Trójnik MC4 do połączeń równoległych MC-PV-AZS4 – AZB4 – EVO 2 UR – (kpl. +/- rec.)
| Waga | 0,024 kg |
|---|---|
| CN | 85366990 |
Brutto
Szczegóły produktu
| Waga | 0,024 kg |
|---|---|
| CN | 85366990 |

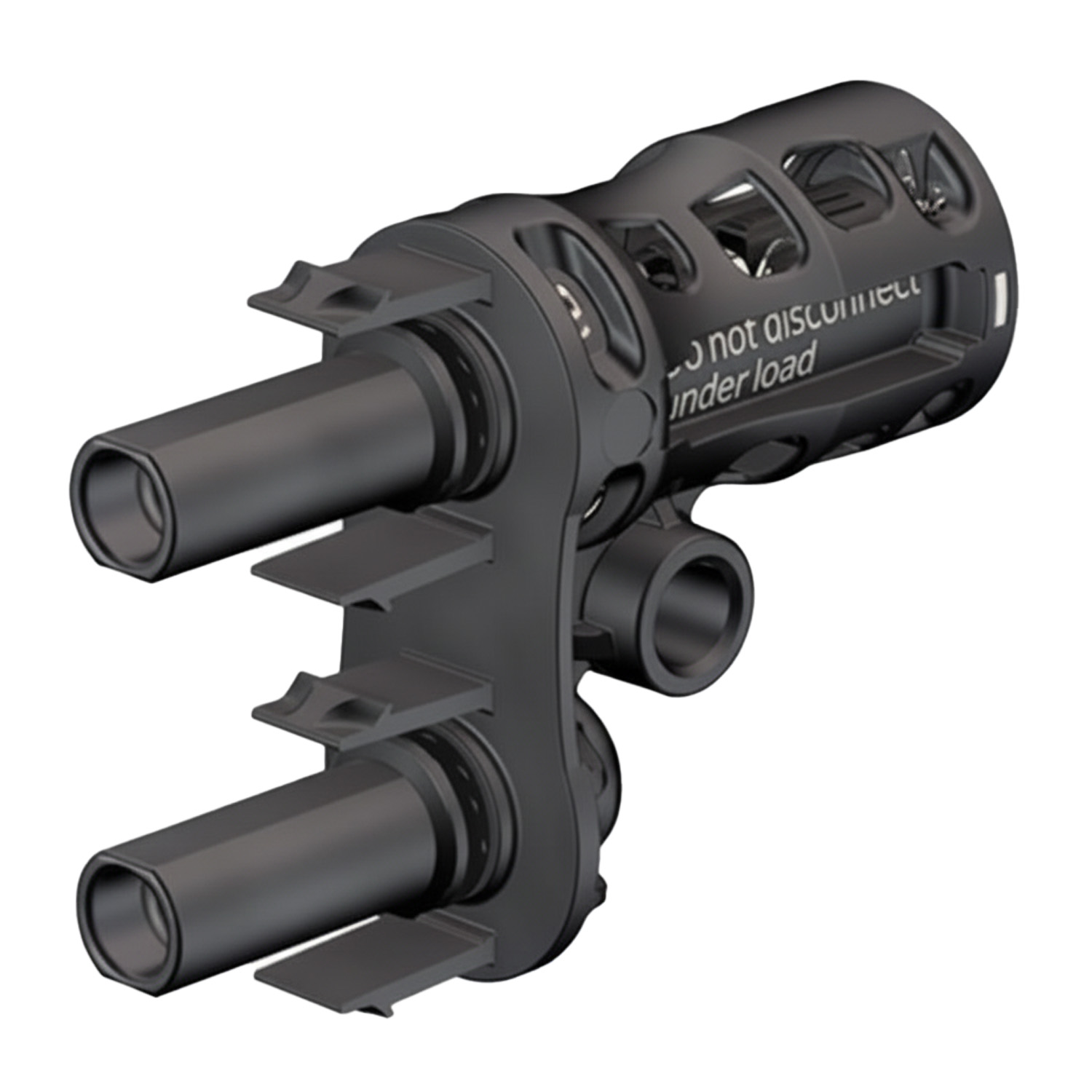

Złącze do połączeń równoległych (Trójnik) PV-AZB4-EVO 2-UR ( – ; – ) > ( + )
Złącze przeznaczone do wykonywania połączeń równoległych łańcuchów modułów PV.
Kompatybilne ze złączami MC4 EVO2 oraz MC4.
Napięcia do 1500V zgodnie z IEC 62852 i UL 6703. – Posiada zabezpieczenie przed rozłączeniem przez osobę nieuprawnioną.
Budowa: 2x gniazdo ( + ) KBT4 EVO2 → wtyk ( – ) KST4 EVO2

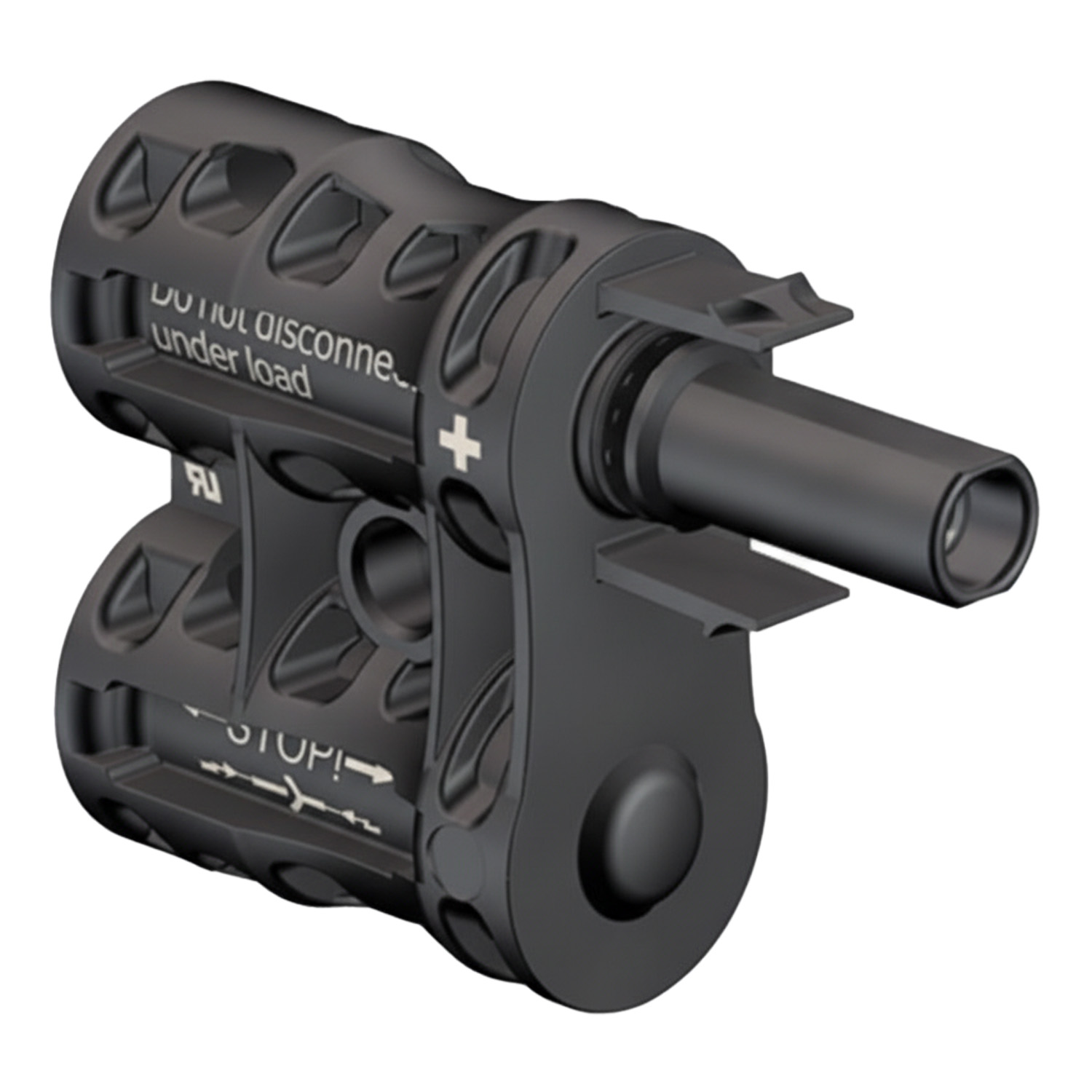

Złącze do połączeń równoległych (Trójnik) PV-AZS4-EVO 2-UR ( + ; + ) > ( – )
Złącze przeznaczone do wykonywania połączeń równoległych łańcuchów modułów PV.
Kompatybilne ze złączami MC4 EVO2 oraz MC4.
Napięcia do 1500V zgodnie z IEC 62852 i UL 6703. – Posiada zabezpieczenie przed rozłączeniem przez osobę nieuprawnioną.
Budowa: 2x wtyk ( + ) KST4 EVO2 → gniazdo ( – ) KBT4 EVO2
| Parametr | Wartość |
|---|---|
| Dane techniczne | |
| Napięcie znamionowe | DC 1500 V (zgodnie z IEC 62852: 2014 + AMD1:2020)
DC 1500 V (zgodnie z UL 6703) |
| Napięcie testowe (kV) | 8 kV²) |
| Znamionowe napięcie udarowe (kV) | 16 kV |
| Prąd znamionowy IEC (A) | 60 A¹) |
| Prąd znamionowy UL (A) | 50 A¹) |
| Zakres temperatury otoczenia (IEC) (°C) | -40 °C … + 85 °C |
| Zakres temperatury otoczenia (UL) (°C) | -40 °C … + 90 °C |
| Górna graniczna temperatura IEC (°C) | 115 °C¹) |
| Stopień ochrony, połączone | IP65/IP68 (1 m, 1 h) |
| Stopień ochrony, niepołączone | IP2X |
| Stopień zanieczyszczenia | 3 |
| Rezystancja styku złącz wtykowych (mΩ) | < 0,5 mΩ |
| Klasa bezpieczeństwa | II |
| System stykowy | MULTILAM |
| Materiał styku | Miedź, cynowana |
| Materiał izolacyjny | PA |
| System blokujący | Typ blokady |
| Klasa palności | UL94-V0 |
| Test mgły solnej, stopień surowości 6, zgodnie z IEC 60068-2-52 | Tak |
| Odporność na promieniowanie UV (zgodnie z ISO 4892-2/3) | Tak |
| Certyfikat TÜV Rheinland zgodnie z IEC62852:2014+AMD1:2020 | R 60149724 |
| Certyfikat UL zgodnie z UL6703 | E343181 |
| Kompatybilny z typem złącza | Oryginalne MC4
Oryginalne MC4-Evo 2 |
| Maksymalna wysokość nad poziomem morza dla pracy (m) | 5000 m; AK 60159400 |
| Deklaracja zgodności CE | Deklaracja zgodności CE |
| Zamówienie | |
| Nr zamówienia 32.0196 | Gniazdo gałęziowe MC4-Evo 2 (PV-AZB4-EVO 2-UR) |
| Nr zamówienia 32.0197 | Wtyk gałęziowy MC4-Evo 2 (PV-AZS4-EVO 2-UR) |
| Akcesoria | |
| 32.0716 | Zaślepka uszczelniająca, odpowiednia do strony gniazda (PV-BVK4) |
| 32.0717 | Zaślepka uszczelniająca, odpowiednia do strony wtyku (PV-SVK4) |
| 32.6066 | Narzędzie do odblokowywania (PV-MS-MC4-EVO) |
¹) Napięcie i prąd znamionowy, a także górna temperatura graniczna są ograniczone do złącza gałęziowego MC4-Evo 2. Szczegółowe specyfikacje znajdują się w MA292.
²) Napięcie znamionowe 1000 V i napięcie testowe 6 kV. Napięcie znamionowe 1500 V i napięcie testowe 8 kV.
³) Przeznaczeniem złącza gałęziowego MC4-Evo 2 jest stosowanie w rozwiązaniach kablowych dla systemów fotowoltaicznych. Jednakże złącza gałęziowe nie mogą być podłączane bezpośrednio do gniazd paneli falowników.
Instrukcja montażu MA292: www.staubli.com/electrical
