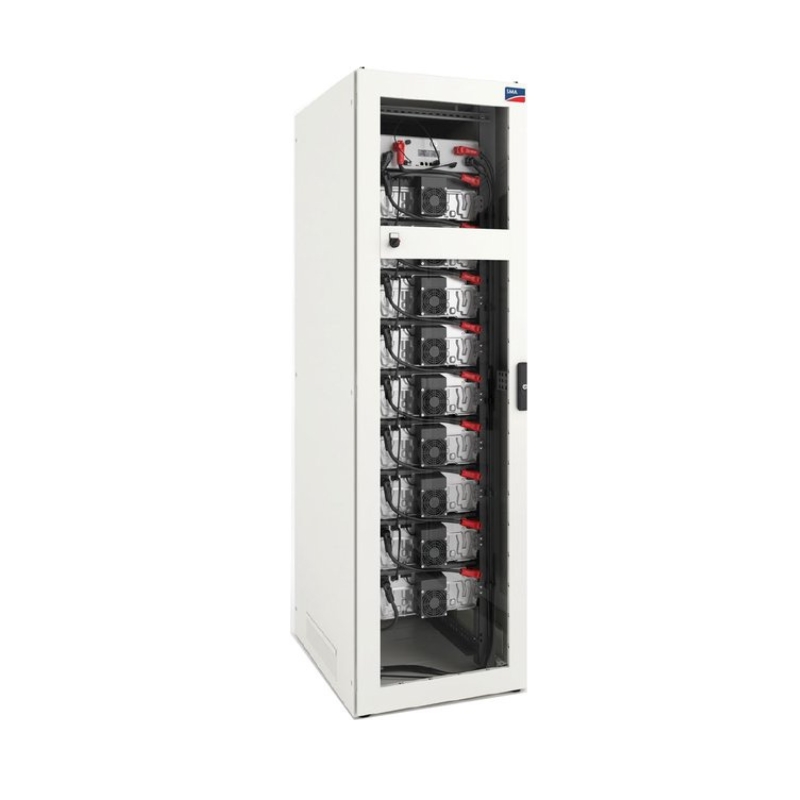

Moduł bateryjny – SMA – ESSX-EXT-50-20 – HV
Szczegóły produktu
Commercial Storage Solution
Commercial Storage Solution marki SMA to zintegrowany system magazynowania energii dla firm, wykorzystujący ogniwa litowo-jonowe NMC firmy Samsung SDI. Umożliwia zwiększanie autokonsumpcji i ograniczanie szczytów obciążenia, także przez łączenie trybów pracy. Modułowa konstrukcja pozwala rozbudowywać system i korzystać z niego zarówno z instalacją fotowoltaiczną, jak i bez niej.
Najważniejsze zalety Commercial Storage Solution
- Moc znamionowa AC 30–50 kW i pojemność początkowa 32–56 kWh przy 100% głębokości rozładowania, w zależności od wariantu.
- Modułowa rozbudowa pojemności: moduły po 8 kWh można dodawać w ciągu 6 miesięcy od uruchomienia, uzyskując do 48–80 kWh, w zależności od wariantu. Maksymalna pojemność po rozbudowie systemu wynosi odpowiednio 192–320 kWh.
- Inteligentne zarządzanie energią: optymalizacja autokonsumpcji, ograniczanie szczytów obciążenia oraz łączenie trybów pracy pomagają zmniejszać koszty energii w firmie.
- Sprawność baterii do 98% oraz pryzmatyczne ogniwa litowo-jonowe NMC z układem równoważenia DynamiX Battery Optimizer.
- Bezpłatne monitorowanie przez Sunny Portal powered by ennexOS oraz zdalna parametryzacja urządzeń SMA.
- 10-letnia gwarancja na system po rejestracji w SMA oraz 10-letnia gwarancja pojemności baterii, zgodnie z warunkami gwarancji SMA.
Dla kogo jest to dobry wybór?
To rozwiązanie dla firm posiadających fotowoltaikę, które chcą zwiększyć zużycie własnej energii i ograniczać szczyty obciążenia, oraz dla przedsiębiorstw bez instalacji PV, którym zależy na zarządzaniu obciążeniem. Możliwość rozbudowy mocy i pojemności pozwala dostosowywać system do potrzeb firmy, a bezpłatne monitorowanie ułatwia nadzór nad jego pracą.
| Parametr | ESSX-30-20 | ESSX-50-20 |
|---|---|---|
| Falownik – dane wejściowe DC | ||
| Model falownika | STPS30-20 | STPS50-20 |
| Maksymalna moc DC (W) | 30600 | 51000 |
| Zakres napięcia DC (V) | 200 do 980 | |
| Maksymalny użyteczny prąd wejściowy (A) | 150 | |
| Typ akumulatora | Litowo-jonowy | |
| Falownik – dane wyjściowe AC | ||
| Moc znamionowa przy napięciu nominalnym (W) | 30000 | 50000 |
| Maksymalna moc pozorna AC (VA) | 30000 | 50000 |
| Maksymalna moc bierna (var) | 30000 | 50000 |
| Napięcie nominalne AC (V) | 400, ±15% | |
| Zakres napięcia AC (V) | 340 do 477 | |
| Znamionowa częstotliwość sieci (Hz) | 50 / 60 | |
| Zakres częstotliwości sieci (Hz) | 44 do 66 | |
| Maksymalny prąd wyjściowy na przewód fazowy (A) | 45,6 | 75,5 |
| Współczynnik mocy przy mocy znamionowej | 1 | |
| Zakres regulacji współczynnika przesunięcia fazowego | 0 przy przewzbudzeniu do 0 przy niedowzbudzeniu | |
| Przewody fazowe oddające energię / przewody przyłączeniowe | 3 (L1, L2, L3) / 5 (L1, L2, L3, N, PE) | |
| Falownik – sprawność | ||
| Sprawność maksymalna (%) | 98,0 | |
| Sprawność europejska (%) | 97,6 | 97,2 |
| Falownik – zabezpieczenia | ||
| Monitorowanie sieci | Tak | |
| Ochrona przed przegrzaniem i głębokim rozładowaniem akumulatora | Tak | |
| Zdolność do pracy przy zwarciu AC | Tak | |
| Separacja galwaniczna | Nie | |
| Monitorowanie prądu różnicowego czułe na wszystkie rodzaje prądu | Tak | |
| Klasa ochronności według IEC 62109-1 | I | |
| Kategoria przepięciowa według IEC 60664-1 | DC: II, AC: III | |
| Ogranicznik przepięć według IEC 61643-11 | AC: typ 2 / klasa II | |
| Falownik – wymiary i masa | ||
| Wymiary szerokość / wysokość / głębokość (mm) | 608 / 1400 / 990 | 608 / 2008 / 990 |
| Masa (kg) | 104 | |
| Falownik – warunki pracy | ||
| Temperatura pracy (°C) | 0 do 50 | |
| Typowy poziom hałasu (dB(A)) | 69 | |
| Pobór mocy w trybie czuwania (W) | 25 | |
| Topologia | Trójfazowa | |
| Chłodzenie | Pasywne przez otwory wentylacyjne i aktywne za pomocą wentylatora | |
| Stopień ochrony według IEC 60529 / UL 50E | IP65 / NEMA 4X | |
| Kategoria klimatyczna według IEC 60721-3-4 | 4K4 / 4Z4 / 4S2 / 4M3 / 4C2 / 4B2 | |
| Maksymalna wilgotność względna bez kondensacji (%) | 95 | |
| Falownik – przyłącza, komunikacja i funkcje | ||
| Przyłącze DC i przekrój przewodu (mm²) | Końcówka kablowa, 50 do 95 | |
| Przyłącze AC i przekrój przewodu (mm²) | Zacisk śrubowy, 16 do 95 | |
| Komunikacja i protokoły | Modbus (SMA, Sunspec), SMA Speedwire, Webconnect | |
| Wskaźniki LED stanu / błędu / komunikacji | Tak / Tak / Tak | |
| Funkcje zarządzania energią | Optymalizacja autokonsumpcji, ograniczanie szczytów poboru mocy, łączenie trybów pracy | |
| Interfejs użytkownika przez przeglądarkę | Tak | |
| Wi-Fi | Tak, wyłącznie do uruchomienia | |
| Integracja z instalacjami z zewnętrznymi falownikami | Sunny Portal powered by ennexOS | |
| Monitorowanie systemu | Ethernet (Modbus) | |
| Interfejs magistrali akumulatora | W przygotowaniu | |
| Zasilanie rezerwowe | ||
| Zarządzanie systemem | ||
| Liczba obsługiwanych urządzeń przy zarządzaniu przez Sunny Tripower Storage | 10 | |
| Liczba obsługiwanych urządzeń przy zarządzaniu przez SMA Data Manager M (EDMM-20) | 50 | |
| Centralne uruchamianie wszystkich urządzeń systemu | Tak | |
| Zdalna parametryzacja urządzeń SMA przez Sunny Portal powered by ennexOS | Tak | |
| Akumulator – dane elektryczne | ||
| Model akumulatora | Storage-30-20 | Storage-50-20 |
| Energia przy głębokości rozładowania 100% (kWh) | 32 | 56 |
| Energia pojedynczego modułu rozbudowy (kWh) | 8 | |
| Możliwa rozbudowa w ciągu 6 miesięcy od uruchomienia (kWh) | do 48 | do 80 |
| Maksymalna energia po rozbudowie systemu (kWh) | 192 | 320 |
| Napięcie nominalne (V) | 324 | 567 |
| Minimalne napięcie pracy (V) | 290 | 508 |
| Maksymalne napięcie pracy (V) | 365 | 639 |
| Znamionowy prąd ładowania / rozładowania (A) | 100 | |
| Maksymalna szybkość ładowania i rozładowania | 1C (w połączeniu z STPS30-20) | 1C (w połączeniu z STPS50-20) |
| Typ ogniw | Litowe NMC, pryzmatyczne (Samsung SDI) | |
| Równoważenie ogniw | DynamiX Battery Optimizer | |
| Pobór mocy w trybie czuwania bez falownika (W) | 5 | |
| Sprawność akumulatora (%) | Do 98 | |
| Akumulator – trwałość cykliczna | ||
| Przewidywana liczba cykli przy 1C/1C, 100% DoD, 70% EoL i 23°C ±5°C | 6000 | |
| Przewidywana liczba cykli przy 0.5C/0.5C, 100% DoD, 70% EoL i 23°C ±5°C | 8000 | |
| Gwarantowana liczba cykli przy 1C/1C, 100% DoD, 70% EoL i 23°C ±5°C | 4500 | |
| Gwarantowana liczba cykli przy 0.5C/0.5C, 100% DoD, 70% EoL i 23°C ±5°C | 6000 | |
| Akumulator – wymiary i masa | ||
| Wymiary szerokość / wysokość / głębokość (mm) | 608 / 1400 / 990 | 608 / 2008 / 990 |
| Masa całkowita (kg) | 356 | 555 |
| Masa szafy (kg) | 119 | 150 |
| Masa modułu akumulatora (kg) | 56 | |
| Masa systemu zarządzania akumulatorem APU (kg) | 13 | |
| Akumulator – warunki pracy | ||
| Temperatura pracy (°C) | 0 do 50 | |
| Temperatura otoczenia (°C) | 0 do 50 | |
| Wilgotność bez kondensacji (%) | 0 do 80 | |
| Chłodzenie | Pasywne przez otwory wentylacyjne i aktywne za pomocą wentylatora | |
| Wysokość montażu (m n.p.m.) | < 2000 | |
| Stopień ochrony / klasa ochronności | IP20 / I | |
| Akumulator – certyfikaty i normy | ||
| Certyfikaty i normy ogniw | IEC 62619, UL 1642, UN 38,3 | |
| Certyfikaty i normy produktu | CE, UN 38,3, IEC 62619, IEC 62620, IEC 61010-1, IEC 61508, IEC 61000-6-2/4/7, 2006/66/EC (dyrektywa dotycząca baterii) | |
| Oznaczenie akumulatora według DIN EN 62620:2015 | INP46/175/127/[1P22S]M/-20+60/90 | |
| Liczniki energii – wyposażenie standardowe | ||
| SMA Commercial Energy Meter 600 A | ||
| Przekładniki prądowe (A) | 3 x 200 | |
| Zasilanie | Przez zasilacz CLCON-PWRSUPPLY | |
| Długość przewodu do przekładnika prądowego (m) | — | |
| Wymiary licznika (mm) | 107,5 x 90 x 82 | |
| Masa licznika (kg) | 0,35 | |
| Wymiary przekładnika szerokość / wysokość / głębokość (mm) | 23 x 40 x 26 | |
| Masa jednego przekładnika prądowego (g) | 250 | |
| Średnica otworu przekładnika prądowego (mm) | — | |
| Masa całkowita zestawu pomiarowego (kg) | 0,35 | |
| Standardowy interwał pomiarowy (ms) | 200 | |
| Temperatura otoczenia podczas pracy (°C) | -10 do +55 | |
| Montaż | Szyna DIN | |
| Liczniki energii – opcjonalny SMA Commercial Energy Meter 200 A | ||
| Przekładniki prądowe (A) | 3 x 200 | |
| Zasilanie | Przez zasilacz CLCON-PWRSUPPLY | |
| Długość przewodu do przekładnika prądowego (m) | — | |
| Wymiary licznika (mm) | 107,5 x 90 x 82 | |
| Masa licznika (kg) | 0,35 | |
| Wymiary przekładnika szerokość / wysokość / głębokość (mm) | 23 x 40 x 26 | |
| Masa jednego przekładnika prądowego (g) | 250 | |
| Średnica otworu przekładnika prądowego (mm) | — | |
| Masa całkowita zestawu pomiarowego (kg) | 0,35 | |
| Standardowy interwał pomiarowy (ms) | 200 | |
| Temperatura otoczenia podczas pracy (°C) | -10 do +55 | |
| Montaż | Szyna DIN | |
| Liczniki energii – opcjonalny analizator jakości energii UMG 604 E | ||
| Przekładnik prądowy | Nieobjęty zakresem dostawy | |
| Zasilanie | Przez zasilacz CLCON-PWRSUPPLY | |
| Długość przewodu do przekładnika prądowego (m) | — | |
| Wymiary licznika (mm) | 107,5 x 90 x 82 | |
| Masa licznika (kg) | 0,35 | |
| Wymiary przekładnika szerokość / wysokość / głębokość | Nieobjęty zakresem dostawy | |
| Masa jednego przekładnika prądowego (kg) | 0,35 | |
| Średnica otworu przekładnika prądowego (mm) | — | |
| Masa całkowita zestawu pomiarowego (kg) | 0,35 | |
| Standardowy interwał pomiarowy (ms) | 200 | |
| Temperatura otoczenia podczas pracy (°C) | -10 do +55 | |
| Montaż | Szyna DIN | |
| Gwarancja | ||
| Gwarancja na produkt (lata) | 10 | |
Dane falownika podano dla warunków znamionowych. Obsługiwane urządzenia: SMA EV Charger Business, falowniki PV, Sunny Tripower Storage i SMA Commercial Energy Meter. Standardowy licznik ma zakres do 600 A; inne liczniki są opcjami zamówienia.
