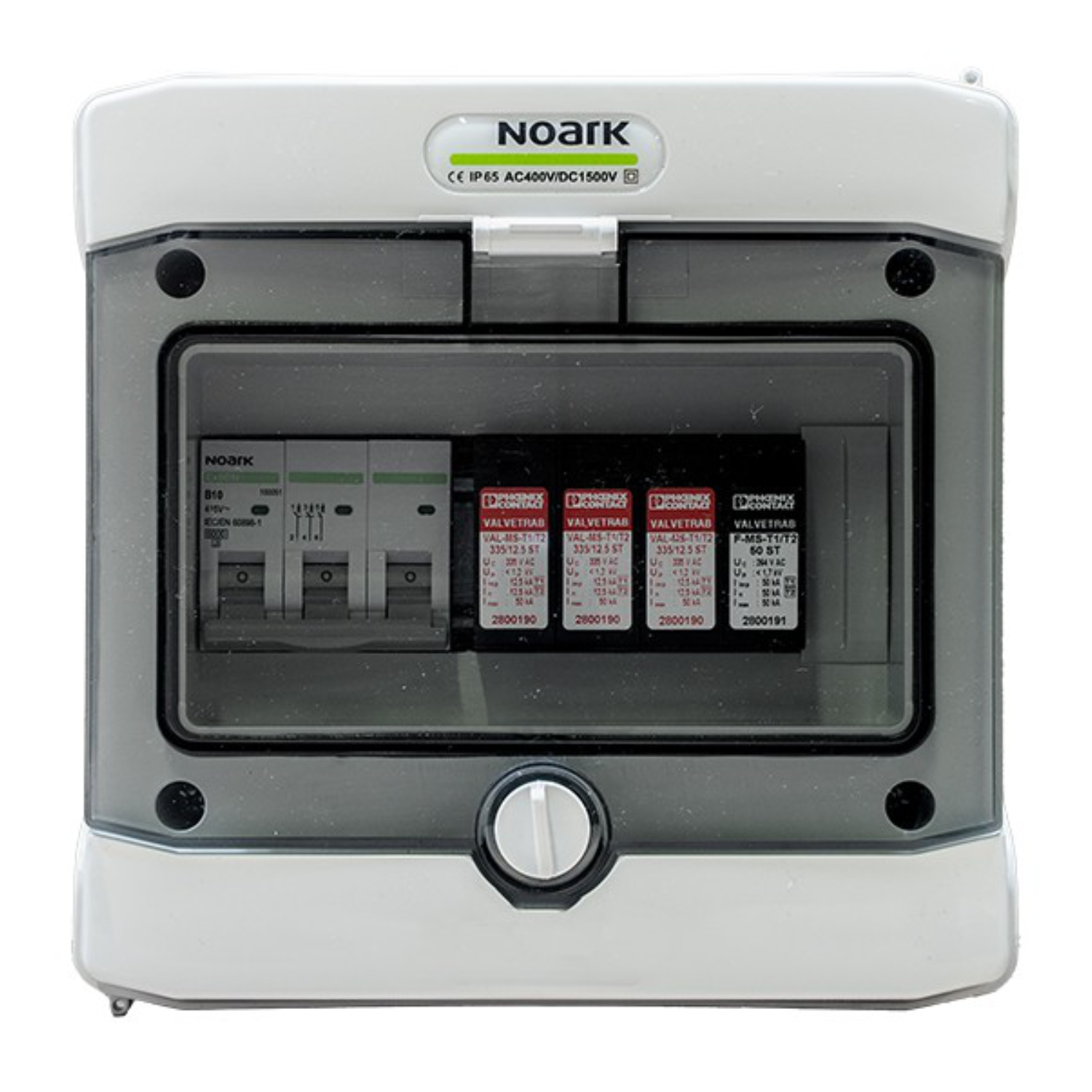

Rozdzielnica NOARK SHP-232 AC
SHP-232 AC to modułowy ogranicznik przepięć AC typu T1/T2 zintegrowany z wyłącznikiem nadprądowym, przeznaczony do ochrony instalacji fotowoltaicznych przed skutkami przepięć. Urządzenie charakteryzuje się stopniem ochrony IP65, odpornością na promieniowanie UV oraz gotowością do podłączenia, zapewniając bezpieczeństwo i niezawodność systemu.
Najważniejsze cechy SHP-232 AC:
- Zintegrowany ogranicznik przepięć typu T1/T2 oraz wyłącznik nadprądowy Noark B16A 3P.
- Napięcie znamionowe izolacji U: 400 V AC, 1500 V DC.
- Stopień ochrony IP65 i odporność na promieniowanie UV.
- Modułowa konstrukcja z możliwością podłączenia z góry lub z dołu.
- Znamionowa zdolność łączeniowa wyłącznika nadprądowego Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Prąd znamionowy ogranicznika przepięć Imax (8/20) μs: 50 kA.
- Gwarancja: 5 lat.
Dla kogo jest to dobry wybór?
SHP-232 AC to idealne rozwiązanie dla instalatorów i właścicieli systemów fotowoltaicznych, którzy poszukują kompleksowej ochrony przed przepięciami. Dzięki wysokiemu stopniowi ochrony IP65 i odporności na UV, urządzenie nadaje się do montażu w trudnych warunkach zewnętrznych, co czyni je doskonałym wyborem dla instalacji mieszkalnych i komercyjnych, gdzie kluczowe jest zapewnienie długoterminowego bezpieczeństwa sprzętu.
| PARAMETRY PODSTAWOWE | |
|---|---|
| Model | SHP-232 AC |
| Liczba pól | 8 |
| PARAMETRY ELEKTRYCZNE I MECHANICZNE OBUDOWY | |
| Wymiary obudowy bez dławików i MC4 (Dł|Sz|Wy) (mm) | 120.00 | 202.00 | 201.00 |
| Wykonanie zgodne z | EN 60670-1, EN 62208 |
| Stopień ochrony | IP65 |
| Klasa ochrony | II |
| Znamionowe napięcie izolacji U₁ (V) | 400 V AC, 1500 V DC |
| Próba rozżarzonym prętem (°C) | 650°C |
| Odporność na uderzenia | IK08 |
| Odporność na UV | Tak |
| Plastik do ponownego przetworzenia | bezhalogenowy |
| Temperatura robocza (°C) | -25°C do +60°C |
| SZCZEGÓŁOWE SPECYFIKACJE | |
| Wyłącznik nadprądowy (MCB) | |
| Producent / Model | Noark / Ex9BN 3P B16 |
| Prąd znamionowy (A) | 16A; 3-F |
| Napięcie znamionowe łączeniowe Ue (V) | 230/415 V AC |
| Minimalne napięcie (V) | 72 V DC na biegun (1P, 2P), 48 V DC na biegun (3P, 4P) |
| Napięcie znamionowe udarowe wytrzymywane Uimp (kV) | 6 kV |
| Znamionowa zwarciowa zdolność łączeniowa Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Napięcie znamionowe izolacji U₁ (V) | 690 V AC |
| Liczba biegunów | 3 |
| Częstotliwość (Hz) | 50/60 Hz |
| Charakterystyka | B |
| Wykonanie zgodne z | IEC/EN 60898-1, IEC/EN 60947-2 |
| Trwałość mechaniczna (łączeń) | 20 000 |
| Trwałość elektryczna (łączeń) | 10 000 |
| Klasa ograniczenia energii | 3 |
| Kategoria użytkowania | A |
| Kierunek zasilania | Dowolny (z góry lub z dołu) |
| Ogranicznik przepięć AC (SPD) | |
| Producent / Model | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Wykonanie zgodnie z | EN 61643-11 / IEC 61643-11 |
| Klasa testu IEC | I / II, T1 / T2 |
| System zasilania IEC | TT, TN-S |
| Liczba biegunów | 4 |
| Tory ochronne | L-N, L-PE, N-PE |
| Kierunek działania | 3L-N & N-PE |
| Napięcie znamionowe Un (V) | 240/415 V AC |
| Częstotliwość znamionowa fN (Hz) | 50 Hz (60 Hz) |
| Najwyższe napięcie pracy Uc (L-N) (V AC) | 335 V AC |
| Najwyższe napięcie pracy Uc (L-PE) (V AC) | 335 V AC |
| Najwyższe napięcie pracy Uc (N-PE) (V AC) | 264 V AC |
| Znamionowy prąd obciążenia I (A) | 80 A |
| Prąd przewodu ochronnego |PE (mA) | ≤ 5 ΜΑ |
| Pobór mocy w trybie czuwania Pc (mVA) | ≤ 810 mVA |
| Znamionowy prąd odprowadzany I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Maksymalny prąd wyładowczy Imax (8/20) μs (kA) | 50 kA |
| Probierczy prąd piorunowy (10/350) µs, ładunek (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Probierczy prąd piorunowy (10/350) µs, Energia właściwa (kJ/Q) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Probierczy prąd piorunowy (10/350) µs, wartość szczytowa prądu limp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Sumaryczny prąd odprowadzany Itotal (8/20) μs (kA) | 50 kA |
| Sumaryczny prąd odprowadzany Itotal (10/350) μs (kA) | 50 kA |
| Zdolność gaszenia prądu następczego Ifi (N-PE) (kA) | 50 kA |
| Odporność na zwarcie ISCCR (kA) | 100 A |
| Poziom ochrony Up (L-N) (kV) | ≤ 1,2 kV |
| Poziom ochrony Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Poziom ochrony Up (N-PE) (kV) | ≤ 2 kV |
| Napięcie resztkowe Ures (L-N) (kV) | ≤ 1,7 kV |
| Napięcie resztkowe Ures (L-PE) (kV) | ≤ 1,2 kV (przy In) |
| Napięcie resztkowe Ures (N-PE) (kV) | ≤ 1,2 kV (przy 5 kA) |
| Zachowanie TOV dla U₁ (L-N) (V AC) | 415 V AC (5s) |
| Zachowanie TOV dla U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Czas zadziałania t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Czas zadziałania t₁ (L-PE) (ns) | ≤ 25 ns |
| Czas zadziałania tд (N-PE) (ns) | ≤ 100 ns |
| Maksymalne zabezpieczenie wstępne w instalacjach przelotowych (A) | 80 A (gG 16 mm²) |
| Maksymalna wartość bezpiecznika w instalacjach w układzie promieniowym (A) | 160 A (gG) |
| Maksymalny prąd wyładowczy Imax (8/20) μs (kA) | 65 kA |
| INFORMACJE OGÓLNE | |
| Gwarancja (lata) | 5 |
| Gotowa do podłączenia | Tak |
| Waga (kg) | 1.740 KG |
