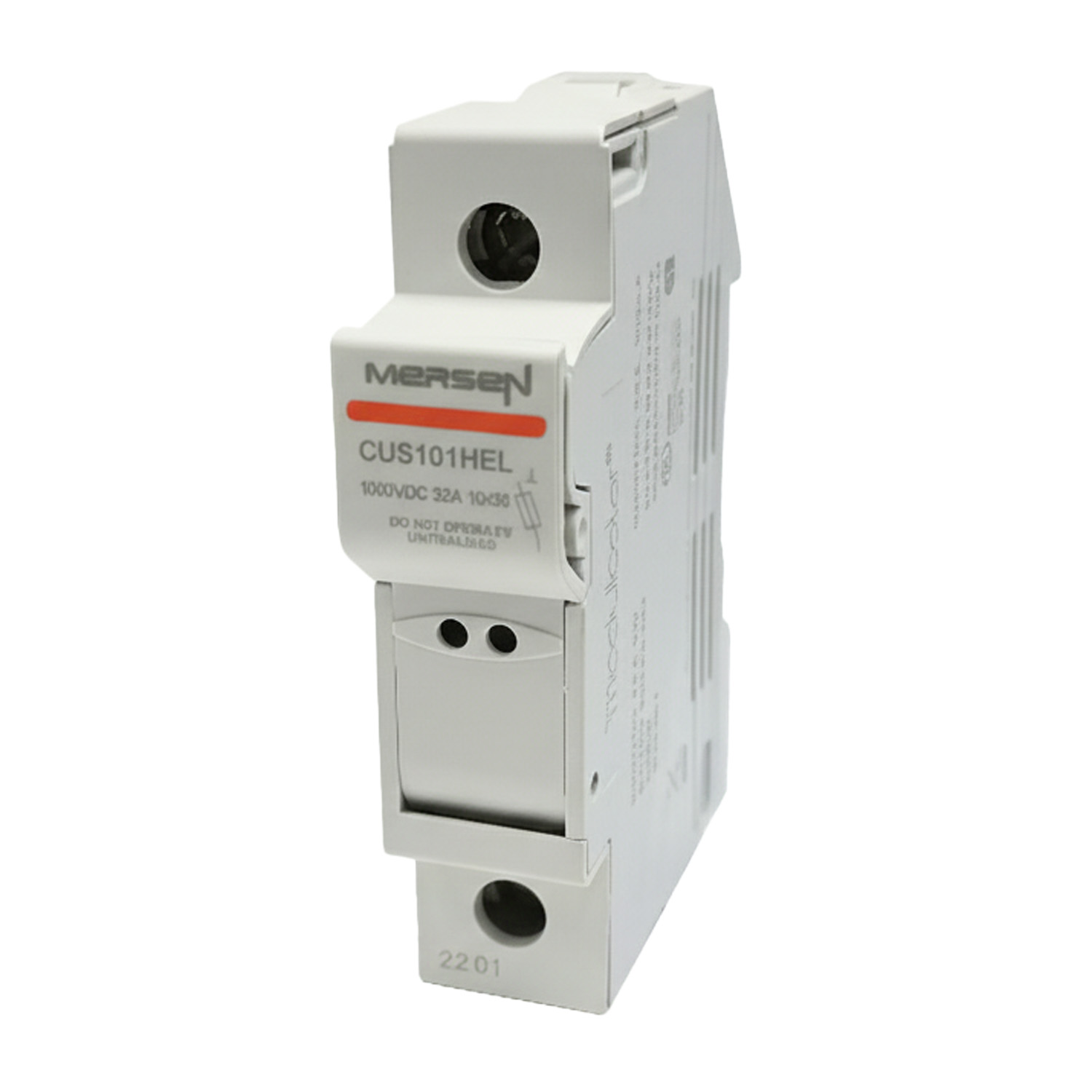

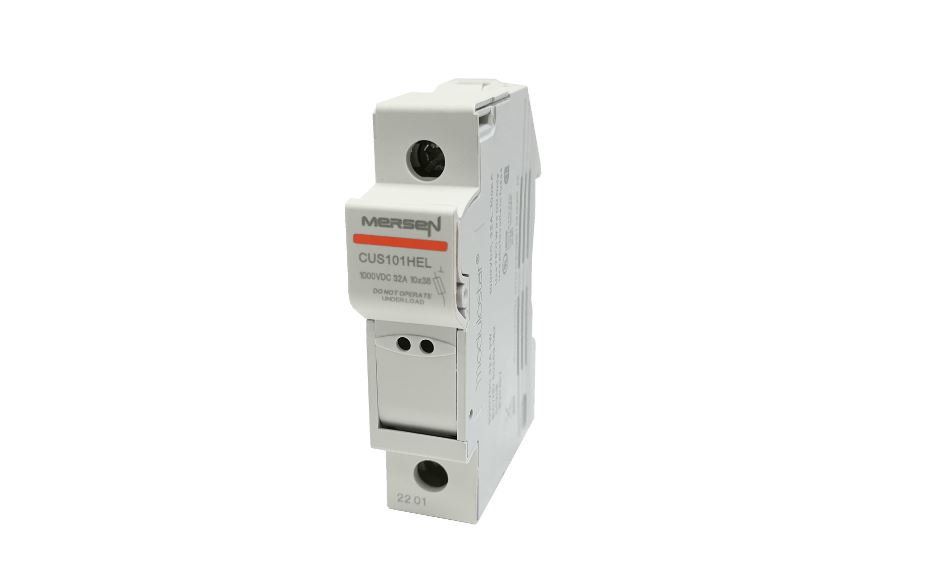

Podstawa bezpiecznika – MERSEN DC 10X38 1000V CUS101 HEL – FK1062724
| Producent | |
|---|---|
| Waga | 0,047 kg |
| CN | 85361050 |
Brutto
Szczegóły produktu
| Producent | |
|---|---|
| Waga | 0,047 kg |
| CN | 85361050 |
Mersen HelioProtection® Modulostar® HP6M i HP10M
Modułowe gniazda do bezpieczników Mersen HelioProtection® Modulostar® zostały zaprojektowane specjalnie do zastosowań fotowoltaicznych (PV) oraz innych aplikacji prądu stałego (DC). Zapewniają niezawodną ochronę instalacji PV dzięki zgodności z kluczowymi normami branżowymi i dostępności wersji ze wskaźnikiem zadziałania.
Najważniejsze cechy Mersen HelioProtection® Modulostar® HP6M i HP10M:
- Dostępne modele HP6M i HP10M z różnymi liczbami modułów.
- Zgodność ze standardami UL 4248-19 i IEC 60269-1, RoHS.
- Tworzywa sztuczne zgodne z UL 94 VO do V2 (Yellow Card).
- Dostępne w wersjach ze wskaźnikiem zadziałania (wizualny wskaźnik świetlny działający przy 220VDC do 1000VDC) lub bez.
- Zakres obsługiwanych przewodów: 2,5 mm² do 6 mm² (w zależności od modelu).
- Maksymalne napięcie znamionowe izolacji 6kV, prąd znamionowy 32A.
- Temperatura pracy od -40°C do 70°C (podczas operacji).
Dla kogo jest to dobry wybór?
Gniazda HelioProtection® Modulostar® są idealnym wyborem dla instalatorów systemów fotowoltaicznych, producentów rozdzielnic niskiego napięcia oraz serwisantów instalacji DC. Doskonale sprawdzą się w ochronie stringów paneli fotowoltaicznych, chroniąc je przed przepięciami i zwarciami w zastosowaniach mieszkalnych i komercyjnych.
| Parametr | HP6M Bez wskaźnika | HP6M Ze wskaźnikiem |
|---|---|---|
| Zgodność ze standardami | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| Zgodność RoHS | Tak | Tak |
| Zgodność tworzyw sztucznych | UL 94 VO do V2 (Yellow Card) | UL 94 VO do V2 (Yellow Card) |
| Wskaźnik zadziałania | Nie | Tak |
| Napięcie wskaźnika | – | 220VDC do 1000VDC |
| Średnica uchwytu bezpiecznika (mm) | 6.35 | 6.35 |
| Maks. zalecany moment dokręcenia (Nm) | 2 | 2 |
| Maks. zalecany moment dokręcenia (lbs.-in) | 17.7 | 17.7 |
| Rekomendowany śrubokręt | PZ2 lub płaski 5.5x1mm | PZ2 lub płaski 5.5x1mm |
| Maks. średnica śrubokręta (mm) | 6 | 6 |
| Napięcie znamionowe izolacji (Ui DC) | 1000VDC | 1000VDC |
| Wymagane udarowe napięcie znamionowe (Uimp) | 6kV | 6kV |
| Stopień zanieczyszczenia (Pollution Degree) | 2 | 2 |
| Prąd znamionowy (A) | 32 | 32 |
| Maksymalne straty mocy bezpiecznika (W) | 3 | 3 |
| Rekomendowany przekrój przewodu (mm²) | 2.5 do 16 | 2.5 do 16 |
| Temperatura pracy (bez operacji) | -50°C do 90°C | -50°C do 90°C |
| Temperatura pracy (podczas operacji) | -40°C do 70°C | -40°C do 70°C |
| Wymiary gniazda (szer. x wys. x gł.) (mm) | 45 x 76.9 x 60 | 45 x 76.9 x 60 |
| Liczba modułów (17.5mm) | 1 | 1 |
| Numer katalogowy | CUS101HEL | CUS101IHEL |
| Numer referencyjny | K1062724 | X1062758 |
| Liczba sztuk w opakowaniu | 12 | 12 |
| Akcesoria (uchwyt montażowy) | MR10 CI | MR10 CI |
| Akcesoria (klips sprężynowy) | MR10RESSORTCI | MR10RESSORTCI |
| Waga uchwytu montażowego (g) | 4.5 | 4.5 |
| Waga opakowania uchwytu montażowego | 200 | 200 |
Mersen dostarcza aparaturę zabezpieczającą oraz rozwiązania ochrony przepięciowej, zwiększając bezpieczeństwo i efektywność systemów fotowoltaicznych. Firma Mersen jest renomowanym producentem wysokiej jakości urządzeń ochronnych, które są kluczowe dla zabezpieczenia instalacji PV przed przepięciami, zwarciami i innymi zagrożeniami elektrycznymi. Aparatura zabezpieczająca Mersen charakteryzuje się wysoką skutecznością w wykrywaniu i reagowaniu na niebezpieczne wzrosty napięcia, co chroni systemy fotowoltaiczne przed uszkodzeniami i przedłuża ich żywotność. Rozwiązania ochrony przepięciowej Mersen są projektowane z myślą o łatwej integracji z różnorodnymi systemami PV, co zapewnia ich elastyczność i kompatybilność w różnych konfiguracjach instalacyjnych. Dzięki zastosowaniu zaawansowanych technologii i wysokiej jakości materiałów, produkty tej marki oferują niezawodność i długotrwałą wydajność, nawet w trudnych warunkach środowiskowych. Mersen kładzie również duży nacisk na zrównoważony rozwój, oferując rozwiązania, które nie tylko chronią systemy energetyczne, ale także wspierają efektywność energetyczną i redukcję emisji CO₂. W rezultacie, aparatura zabezpieczająca i rozwiązania ochrony przepięciowej Mersen są wybierane przez klientów poszukujących niezawodnych i efektywnych metod ochrony swoich systemów fotowoltaicznych.
