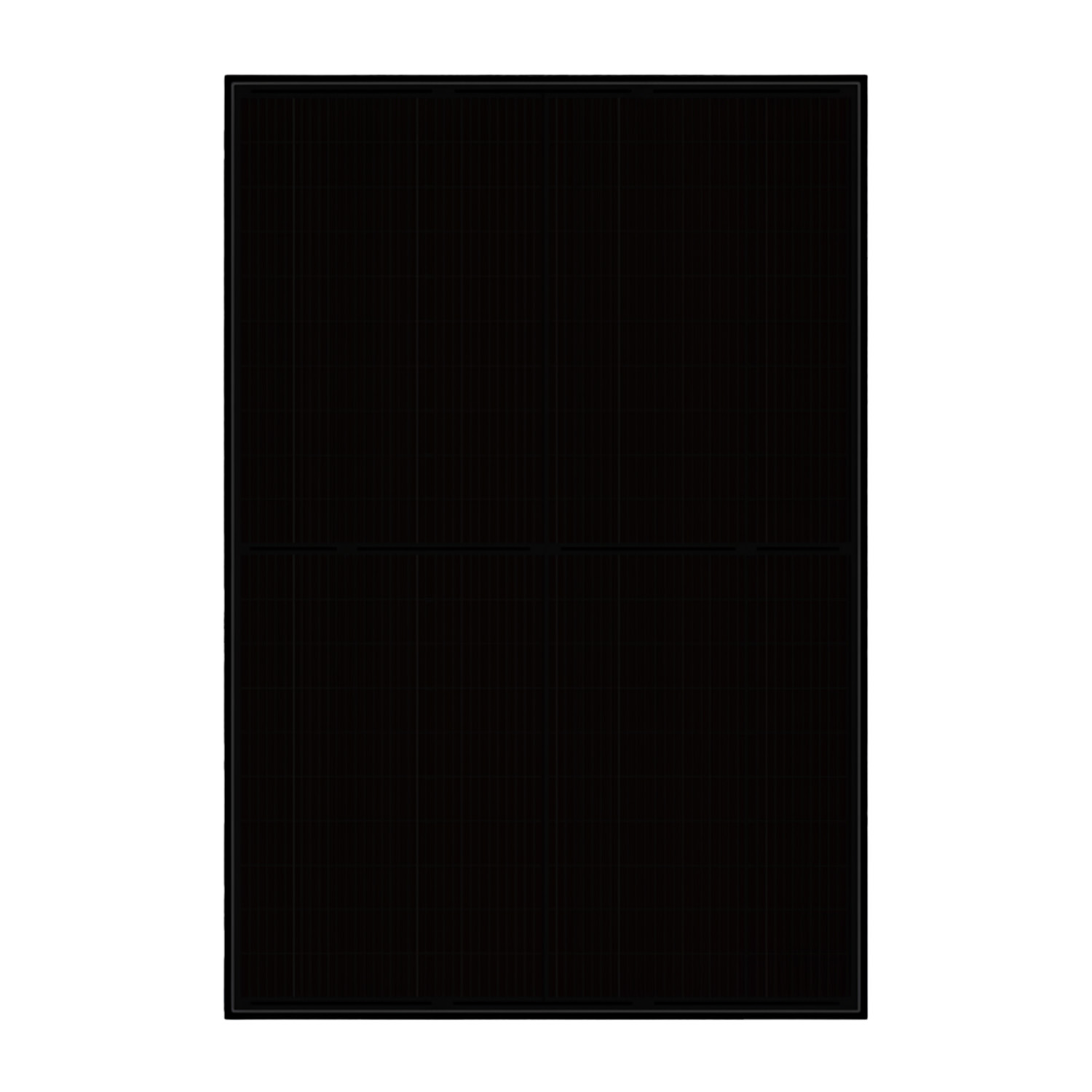

Moduł – SONNEX – SNX-E44SP-415M 1500V MC4 – full black
| Producent | |
|---|---|
| Moc | |
| Kolor ramy | |
| Sprawność | |
| Tier 1 | |
| Gwarancja produktowa | |
| Gwarancja liniowa | |
| Podwójne szkło | |
| Ilość BusBar | |
| Grubość ramy | |
| Wysokość | |
| Szerokość | |
| Wytrzymałość (Pa) | |
| Ilość na palecie | |
| Ilość w kontenerze | |
| Waga | 20,8 kg |
| CN | 85414300 |
Brutto
Produkty uzupełniające
Szczegóły produktu
| Producent | |
|---|---|
| Moc | |
| Kolor ramy | |
| Sprawność | |
| Tier 1 | |
| Gwarancja produktowa | |
| Gwarancja liniowa | |
| Podwójne szkło | |
| Ilość BusBar | |
| Grubość ramy | |
| Wysokość | |
| Szerokość | |
| Wytrzymałość (Pa) | |
| Ilość na palecie | |
| Ilość w kontenerze | |
| Waga | 20,8 kg |
| CN | 85414300 |
Moduły fotowoltaiczne Sonnex Shingled Seria 44 (SNX-E44SP) 405-425W
Moduł fotowoltaiczny SONNEX SNX-E44SP-415M to panel monokrystaliczny w wersji full black, przeznaczony do instalacji komercyjnych i przemysłowych, gdzie liczy się wysoka gęstość mocy oraz estetyka. Oferuje moc 415 Wp i sprawność 20,9% w warunkach STC, przy zachowaniu parametrów pracy odpowiednich do projektowania dłuższych stringów w systemach do 1500 V DC. Konstrukcja z czarną ramą 30 mm oraz złączami MC4 ułatwia integrację z typowymi systemami montażowymi.
Najważniejsze cechy modułów Sonnex Shingled Seria 44:
- Technologia Shingled — moduł wykorzystuje monokrystaliczne ogniwa 210 mm w układzie 305 (61×5), co pozwala na zwarte upakowanie aktywnej powierzchni w formacie 1812×1096×30 mm.
- Wysoka wydajność i moc — 415 Wp przy sprawności 20,9% (STC); punkt mocy maksymalnej: Vm 34,4 V oraz Im 12,08 A, co ułatwia dobór falowników i konfigurację stringów.
- Lepsza tolerancja na zacienienie — zastosowanie konstrukcji z połączeniami wielopunktowymi (Multi‑BusBar) oraz układu ogniw sprzyja ograniczaniu strat przy częściowym zacienieniu w porównaniu do rozwiązań o mniej rozproszonych ścieżkach prądowych.
- Zwiększona niezawodność — wytrzymałość mechaniczna 5400 Pa (obciążenie od śniegu) / 2400 Pa (wiatr) oraz odporność na grad do 25 mm przy 23 m/s; skrzynka przyłączeniowa IP68.
- Korzystny współczynnik temperaturowy — współczynnik Pm: -0,34%/°C, Voc: -0,27%/°C; NMOT 42,3°C (±2°C), co pozwala lepiej oszacować uzyski w warunkach podwyższonej temperatury.
- Długie gwarancje — 20 lat gwarancji produktowej oraz 30 lat gwarancji liniowej na moc.
Dla kogo jest to dobry wybór?
Model SNX-E44SP-415M pasuje do instalacji C&I, dachów przemysłowych oraz większych projektów, gdzie stosuje się falowniki stringowe i projektowanie stringów pod napięcie systemu do 1500 V DC. Dzięki standardowym złączom MC4 i przewodom 4 mm² (1000 mm) może być integrowany z typową aparaturą zabezpieczeniową oraz systemami montażowymi dla modułów w ramie 30 mm.
Specyfikacja Sonnex SNX-E44SP 405-425W
| Parametr | SNX-E44SP-405M | SNX-E44SP-410M | SNX-E44SP-415M | SNX-E44SP-420M | SNX-E44SP-425M |
|---|---|---|---|---|---|
| Charakterystyka elektryczna w standardowych warunkach testowych (STC) | |||||
| Moc maksymalna (Pm) [W] | 405 | 410 | 415 | 420 | 425 |
| Napięcie obwodu otwartego (Voc) [V] | 41.3 | 41.4 | 41.5 | 41.6 | 41.7 |
| Prąd zwarciowy (Isc) [A] | 12.53 | 12.65 | 12.80 | 12.92 | 13.03 |
| Napięcie mocy maksymalnej (Vm) [V] | 34.3 | 34.4 | 34.4 | 34.5 | 34.6 |
| Prąd mocy maksymalnej (Im) [A] | 11.86 | 11.97 | 12.08 | 12.19 | 12.30 |
| Sprawność modułu (η) [%] | 20.4 | 20.6 | 20.9 | 21.1 | 21.4 |
| Charakterystyka elektryczna przy NMOT | |||||
| Moc maksymalna (Pm) [W] | 305 | 309 | 312 | 316 | 320 |
| Napięcie obwodu otwartego (Voc) [V] | 39.4 | 39.5 | 39.6 | 39.7 | 39.8 |
| Prąd zwarciowy (Isc) [A] | 10.09 | 10.19 | 10.31 | 10.41 | 10.50 |
| Napięcie mocy maksymalnej (Vm) [V] | 32.7 | 32.8 | 32.8 | 32.9 | 33.0 |
| Prąd mocy maksymalnej (Im) [A] | 9.33 | 9.41 | 9.53 | 9.62 | 9.70 |
| Charakterystyka temperaturowa | |||||
| NMOT | 42.3 °C (±2°C) | 42.3 °C (±2°C) | 42.3 °C (±2°C) | 42.3 °C (±2°C) | 42.3 °C (±2°C) |
| Współczynnik temperaturowy Voc | -0.27% /°C | -0.27% /°C | -0.27% /°C | -0.27% /°C | -0.27% /°C |
| Współczynnik temperaturowy Isc | 0.04% /°C | 0.04% /°C | 0.04% /°C | 0.04% /°C | 0.04% /°C |
| Współczynnik temperaturowy Pm | -0.34% /°C | -0.34% /°C | -0.34% /°C | -0.34% /°C | -0.34% /°C |
| Maksymalne wartości znamionowe | |||||
| Maksymalne napięcie systemu [V] | DC 1500/1000 (IEC) | DC 1500/1000 (IEC) | DC 1500/1000 (IEC) | DC 1500/1000 (IEC) | DC 1500/1000 (IEC) |
| Maksymalny prąd znamionowy bezpiecznika [A] | 20 | 20 | 20 | 20 | 20 |
| Maksymalna nośność powierzchni [Pa] | 5,400 | 5,400 | 5,400 | 5,400 | 5,400 |
| Zakres temperatur [°C] | -40 do +85 | -40 do +85 | -40 do +85 | -40 do +85 | -40 do +85 |
| Odporność na grad | Maksymalna średnica 25 mm przy prędkości uderzenia 23 m/s | Maksymalna średnica 25 mm przy prędkości uderzenia 23 m/s | Maksymalna średnica 25 mm przy prędkości uderzenia 23 m/s | Maksymalna średnica 25 mm przy prędkości uderzenia 23 m/s | Maksymalna średnica 25 mm przy prędkości uderzenia 23 m/s |
| Charakterystyka mechaniczna | |||||
| Wymiary | 1812×1096×30 mm | 1812×1096×30 mm | 1812×1096×30 mm | 1812×1096×30 mm | 1812×1096×30 mm |
| Waga | 20.8kg | 20.8kg | 20.8kg | 20.8kg | 20.8kg |
| Szyba przednia | Szkło hartowane z powłoką AR, 3.2mm | Szkło hartowane z powłoką AR, 3.2mm | Szkło hartowane z powłoką AR, 3.2mm | Szkło hartowane z powłoką AR, 3.2mm | Szkło hartowane z powłoką AR, 3.2mm |
| Rama | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium |
| Ogniwa | Monokrystaliczne ogniwo słoneczne 210mm | Monokrystaliczne ogniwo słoneczne 210mm | Monokrystaliczne ogniwo słoneczne 210mm | Monokrystaliczne ogniwo słoneczne 210mm | Monokrystaliczne ogniwo słoneczne 210mm |
| Orientacja ogniw | 305 (61×5) | 305 (61×5) | 305 (61×5) | 305 (61×5) | 305 (61×5) |
| Skrzynka przyłączeniowa | IP68 | IP68 | IP68 | IP68 | IP68 |
| Kable/Złącza | 4mm², 1000mm / MC4 lub EVO2 | 4mm², 1000mm / MC4 lub EVO2 | 4mm², 1000mm / MC4 lub EVO2 | 4mm², 1000mm / MC4 lub EVO2 | 4mm², 1000mm / MC4 lub EVO2 |
| Inne charakterystyki | |||||
| Pakowanie | 36 szt./paleta, 924 szt./kontener 40′ HQ | 36 szt./paleta, 924 szt./kontener 40′ HQ | 36 szt./paleta, 924 szt./kontener 40′ HQ | 36 szt./paleta, 924 szt./kontener 40′ HQ | 36 szt./paleta, 924 szt./kontener 40′ HQ |
Uwaga: 1. Standardowe warunki testowe [STC]: Natężenie promieniowania 1000 W/m²; AM 1.5; Temperatura otoczenia 25°C; 2. Nominalna temperatura pracy modułu (NMOT): Natężenie promieniowania 800W/m²; prędkość wiatru 1m/s; temperatura otoczenia 20°C. 3. Tolerancja Pm: 0~+5W, Niepewność pomiaru mocy: ±3%. Odchylenie parametrów Voc [V], Isc [A], Vm [V] i Im [A]: ±3%. Deklaracja: Wraz z ulepszeniami technicznymi i aktualizacjami produktu, mogą wystąpić odchylenia między parametrem technicznym a przyszłymi produktami Sonnex. Specyfikacje zawarte w tym arkuszu danych mogą ulec zmianie bez wcześniejszego powiadomienia. Sonnex zastrzega sobie prawo do ostatecznej interpretacji.
