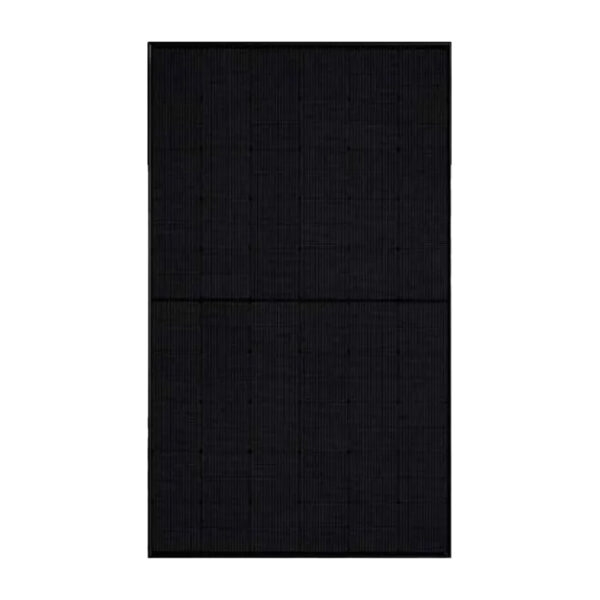

Moduł – MEYER BURGER – MB-B120AyB-385W – full black
SKU: F10G0
EAN: 2010000033197
| Producent | |
|---|---|
| Model | |
| Moc | |
| Fullblack | |
| Kolor ramy | |
| Sprawność | |
| Tier 1 | |
| Gwarancja produktowa | |
| Gwarancja liniowa | |
| Typ modułu | |
| Typ ogniwa PV | |
| Podwójne szkło | |
| Ilość BusBar | |
| Grubość ramy | |
| Wysokość | |
| Szerokość | |
| Wytrzymałość (Pa) | |
| Długość przewodu (+) | |
| Długość przewodu (-) | 1200 mm |
| Ilość na palecie | |
| Ilość w kontenerze | |
| Waga | 19,7 kg |
| CN | 85414300 |
Cena
246,00 zł
Brutto
Brutto
Karta katalogowa Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Karta-katalogowa.pdf
Instrukcja montażu Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Instrukcja-montazu.pdf
Gwarancja Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Gwarancja.pdf
Deklaracja zgodności Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Deklaracja-zgodnosci.pdf
Szczegóły produktu
| Producent | |
|---|---|
| Model | |
| Moc | |
| Fullblack | |
| Kolor ramy | |
| Sprawność | |
| Tier 1 | |
| Gwarancja produktowa | |
| Gwarancja liniowa | |
| Typ modułu | |
| Typ ogniwa PV | |
| Podwójne szkło | |
| Ilość BusBar | |
| Grubość ramy | |
| Wysokość | |
| Szerokość | |
| Wytrzymałość (Pa) | |
| Długość przewodu (+) | |
| Długość przewodu (-) | 1200 mm |
| Ilość na palecie | |
| Ilość w kontenerze | |
| Waga | 19,7 kg |
| CN | 85414300 |
Meyer Burger Black MB_B120AYB_XXX

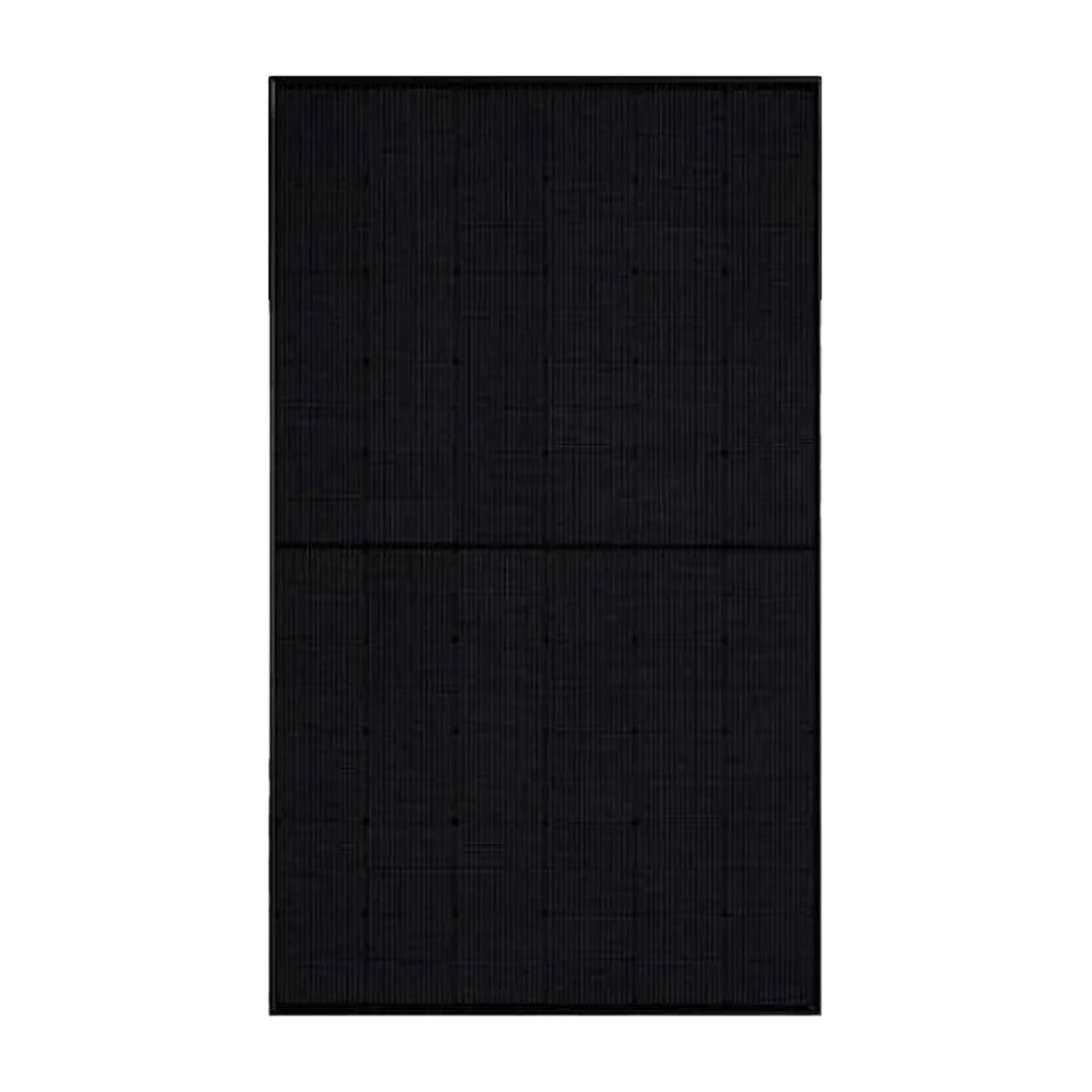

Moduł fotowoltaiczny MEYER BURGER MB-B120AyB-385W (full black) to monokrystaliczny panel oparty na ogniwach N-type HJT (heterojunction) w układzie 120 półogniw, zaprojektowany z myślą o instalacjach dachowych i komercyjnych, gdzie liczy się stabilna praca w wysokich temperaturach oraz spójna estetyka. Przy mocy 385 Wp i sprawności 20,9% zapewnia wysoką gęstość mocy przy zachowaniu standardowych wymiarów montażowych. Konstrukcja z czarną ramą aluminiową (35 mm) oraz szkłem 3,2 mm z powłoką antyrefleksyjną wspiera pracę w warunkach oświetleniowych typowych dla Europy.
Najważniejsze cechy Meyer Burger Black MB_B120AYB_XXX:
- Technologia Heterojunction (HJT) z SWCT® — ogniwa N-type HJT z połączeniami SmartWire (SWCT®) oraz 16 busbarów, układ 120 półogniw.
- Parametry elektryczne (STC) — moc 385 Wp, sprawność 20,9%, Voc 42,2 V, Isc 8,5 A, Vmp 35,7 V, Imp 10,6 A.
- Warunki pracy i projektowanie stringów — maks. napięcie systemu 1000 V DC, obciążalność prądem wstecznym (OCPR) 20 A, zakres temperatur pracy od -40 do +85°C.
- Gwarancje i degradacja mocy — 25 lat gwarancji produktowej i liniowej; degradacja w 1. roku 2,0%, następnie 0,25% rocznie.
- Konstrukcja full black — czarna rama z anodowanego aluminium oraz czarna warstwa tylna; wymiary 1767 x 1041 x 35 mm, masa 19,7 kg.
- Wytrzymałość i certyfikacja — obciążenie próbne 6000/4000 Pa (śnieg/wiatr); puszka przyłączeniowa IP68 (IEC 62790), zgodność m.in. z IEC 61215 i IEC 61730 oraz odporność PID (IEC 62804).
Dla kogo jest to dobry wybór?
Moduł jest przeznaczony do instalacji komercyjnych i przemysłowych na dachach oraz projektów deweloperskich, gdzie wymagana jest wysoka sprawność i jednolita estetyka full black. Kompatybilność z systemami 1000 V DC umożliwia współpracę z typowymi falownikami stringowymi dla segmentu C&I oraz standardowymi systemami montażowymi dla modułów 35 mm. Okablowanie 1,2 m (plus/minus) i złącza w standardzie MC4/kompatybilne ułatwiają integrację w łańcuchach modułów.
Karta katalogowa Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Karta-katalogowa.pdf
Instrukcja montażu Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Instrukcja-montazu.pdf
Gwarancja Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Gwarancja.pdf
Deklaracja zgodności Meyer Burger MB_B120AyB_375-395W
Meyer-Burger-MB_B120AyB_375-395W-Deklaracja-zgodnosci.pdf
| Parametr | MB_B120AYB_375 Wp | MB_B120AYB_380 Wp | MB_B120AYB_385 Wp | MB_B120AYB_390 Wp | MB_B120AYB_395 Wp |
| Dane mechaniczne | |||||
| Wymiary (mm) | 1767 x 1041 x 35 | 1767 x 1041 x 35 | 1767 x 1041 x 35 | 1767 x 1041 x 35 | 1767 x 1041 x 35 |
| Masa (kg) | 19,7 | 19,7 | 19,7 | 19,7 | 19,7 |
| Pokrywa przednia | Hartowane termicznie szkło solarne, 3,2 mm, z powłoką antyrefleksyjną | Hartowane termicznie szkło solarne, 3,2 mm, z powłoką antyrefleksyjną | Hartowane termicznie szkło solarne, 3,2 mm, z powłoką antyrefleksyjną | Hartowane termicznie szkło solarne, 3,2 mm, z powłoką antyrefleksyjną | Hartowane termicznie szkło solarne, 3,2 mm, z powłoką antyrefleksyjną |
| Pokrywa tylna | Czarna warstwa spodnia z izolacją przeciwwilgociową | Czarna warstwa spodnia z izolacją przeciwwilgociową | Czarna warstwa spodnia z izolacją przeciwwilgociową | Czarna warstwa spodnia z izolacją przeciwwilgociową | Czarna warstwa spodnia z izolacją przeciwwilgociową |
| Rama | Aluminium anodowane na czarno | Aluminium anodowane na czarno | Aluminium anodowane na czarno | Aluminium anodowane na czarno | Aluminium anodowane na czarno |
| Typ ogniwa solarnego | 120 półogniw, mono n-Si, HJT z SWCT® | 120 półogniw, mono n-Si, HJT z SWCT® | 120 półogniw, mono n-Si, HJT z SWCT® | 120 półogniw, mono n-Si, HJT z SWCT® | 120 półogniw, mono n-Si, HJT z SWCT® |
| Puszki przyłączeniowe | 3 diody, IP68 wg IEC 62790 | 3 diody, IP68 wg IEC 62790 | 3 diody, IP68 wg IEC 62790 | 3 diody, IP68 wg IEC 62790 | 3 diody, IP68 wg IEC 62790 |
| Kable | 8×3,5 mm², długość 1,2 m, zgodny z normą EN 50618 | 8×3,5 mm², długość 1,2 m, zgodny z normą EN 50618 | 8×3,5 mm², długość 1,2 m, zgodny z normą EN 50618 | 8×3,5 mm², długość 1,2 m, zgodny z normą EN 50618 | 8×3,5 mm², długość 1,2 m, zgodny z normą EN 50618 |
| Wtyczki | 1: MC4; 2: MC4-Evo2; 3: UKT Energy PV-CO02; 4: TE Connectivity PV4-S1 wg IEC 62852, IP68 po podłączeniu | 1: MC4; 2: MC4-Evo2; 3: UKT Energy PV-CO02; 4: TE Connectivity PV4-S1 wg IEC 62852, IP68 po podłączeniu | 1: MC4; 2: MC4-Evo2; 3: UKT Energy PV-CO02; 4: TE Connectivity PV4-S1 wg IEC 62852, IP68 po podłączeniu | 1: MC4; 2: MC4-Evo2; 3: UKT Energy PV-CO02; 4: TE Connectivity PV4-S1 wg IEC 62852, IP68 po podłączeniu | 1: MC4; 2: MC4-Evo2; 3: UKT Energy PV-CO02; 4: TE Connectivity PV4-S1 wg IEC 62852, IP68 po podłączeniu |
| Otwory odpływowe | 04,5 (8x) | 04,5 (8x) | 04,5 (8x) | 04,5 (8x) | 04,5 (8x) |
| Otwory + uziemające | 09 (4x) | 09 (4x) | 09 (4x) | 09 (4x) | 09 (4x) |
| Otwory montażowe | 115 mm (odległość między otworami montażowymi i uziemiającymi), 320 mm (odległość między otworami montażowymi) | 115 mm (odległość między otworami montażowymi i uziemiającymi), 320 mm (odległość między otworami montażowymi) | 115 mm (odległość między otworami montażowymi i uziemiającymi), 320 mm (odległość między otworami montażowymi) | 115 mm (odległość między otworami montażowymi i uziemiającymi), 320 mm (odległość między otworami montażowymi) | 115 mm (odległość między otworami montażowymi i uziemiającymi), 320 mm (odległość między otworami montażowymi) |
| Dane elektryczne¹ | |||||
| Klasa mocy | 375 Wp | 380 Wp | 385 Wp | 390 Wp | 395 Wp |
| Sprawność (STC) (%) | 20,4 | 20,7 | 20,9 | 21,2 | 21,5 |
| Moc maksymalna (STC) (Wp) | 375 | 380 | 385 | 390 | 395 |
| Prąd zwarciowy (STC) (A) | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 |
| Napięcie przy otwartym obwodzie (STC) (V) | 42,2 | 42,2 | 42,3 | 42,4 | 42,4 |
| Prąd znamionowy (STC) (A) | 10,6 | 10,6 | 10,6 | 10,6 | 10,6 |
| Napięcie zasilania (STC) (V) | 35,7 | 36,1 | 36,4 | 36,7 | 37,0 |
| Moc maksymalna (NMOT) (Wp) | 283 | 287 | 291 | 294 | 298 |
| Prąd zwarciowy (NMOT) (A) | 7,9 | 8,0 | 8,0 | 8,0 | 8,1 |
| Napięcie przy otwartym obwodzie (NMOT) (V) | 44,4 | 44,5 | 44,6 | 44,6 | 44,7 |
| Prąd znamionowy (NMOT) (A) | 9,9 | 10,0 | 10,0 | 10,1 | 10,1 |
| Napięcie zasilania (NMOT) (V) | 37,8 | 38,2 | 38,5 | 38,9 | 39,2 |
| Współczynniki temperaturowy | |||||
| Współczynnik temperaturowy Isc (a) (%/K) | +0,033 | +0,033 | +0,033 | +0,033 | +0,033 |
| Współczynnik temperaturowy Voc (B) (%/K) | -0,234 | -0,234 | -0,234 | -0,234 | -0,234 |
| Współczynnik temperaturowy PMPP (Y) (%/K) | -0,259 | -0,259 | -0,259 | -0,259 | -0,259 |
| Znamionowa temperatura robocza modułu (NMOT) (°C) | 44±2 | 44±2 | 44±2 | 44±2 | 44±2 |
| Gwarancja Meyer Burger | |||||
| Gwarancja na produkt i moc | 25 Lat | 25 Lat | 25 Lat | 25 Lat | 25 Lat |
| Degradacja w pierwszym roku | 2,0% | 2,0% | 2,0% | 2,0% | 2,0% |
| Roczna degradacja | 0,25% | 0,25% | 0,25% | 0,25% | 0,25% |
| Charakterystyka konstrukcji systemu | |||||
| Maks. napięcie układu (V) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Obciążalność prądem wstecznym (OCPR) (A) | 20 | 20 | 20 | 20 | 20 |
| Maks. obciążenie próbne +/- (Pa) | 6000/4000 | 6000/4000 | 6000/4000 | 6000/4000 | 6000/4000 |
| Maks. obciążenie obliczeniowe +/- (Pa) | 4000/2666 | 4000/2666 | 4000/2666 | 4000/2666 | 4000/2666 |
| Klasa ochronności | || | || | || | || | || |
| Klasa reakcji na ogień (EN 13501-1 / EN 13501-5) | E/BROOF (+1) | E/BROOF (+1) | E/BROOF (+1) | E/BROOF (+1) | E/BROOF (+1) |
| Temperatura robocza (°C) | -40 do +85 | -40 do +85 | -40 do +85 | -40 do +85 | -40 do +85 |
| Certyfikaty | |||||
| Certyfikaty | IEC 61215:2016, IEC 61730:2016, PID (IEC 62804), Odporność na działanie mgły solnej (IEC 61701) | IEC 61215:2016, IEC 61730:2016, PID (IEC 62804), Odporność na działanie mgły solnej (IEC 61701) | IEC 61215:2016, IEC 61730:2016, PID (IEC 62804), Odporność na działanie mgły solnej (IEC 61701) | IEC 61215:2016, IEC 61730:2016, PID (IEC 62804), Odporność na działanie mgły solnej (IEC 61701) | IEC 61215:2016, IEC 61730:2016, PID (IEC 62804), Odporność na działanie mgły solnej (IEC 61701) |
| Certyfikaty zgłoszone | Odporność na działanie amoniaku (IEC 62716), pył i piasek (IEC 60068) | Odporność na działanie amoniaku (IEC 62716), pył i piasek (IEC 60068) | Odporność na działanie amoniaku (IEC 62716), pył i piasek (IEC 60068) | Odporność na działanie amoniaku (IEC 62716), pył i piasek (IEC 60068) | Odporność na działanie amoniaku (IEC 62716), pył i piasek (IEC 60068) |
Tolerancja mocy -0 W/+5 W dla STC. Wszystkie dane i specyfikacje są tymczasowe i mogą zostać zmienione w dowolnym momencie.
