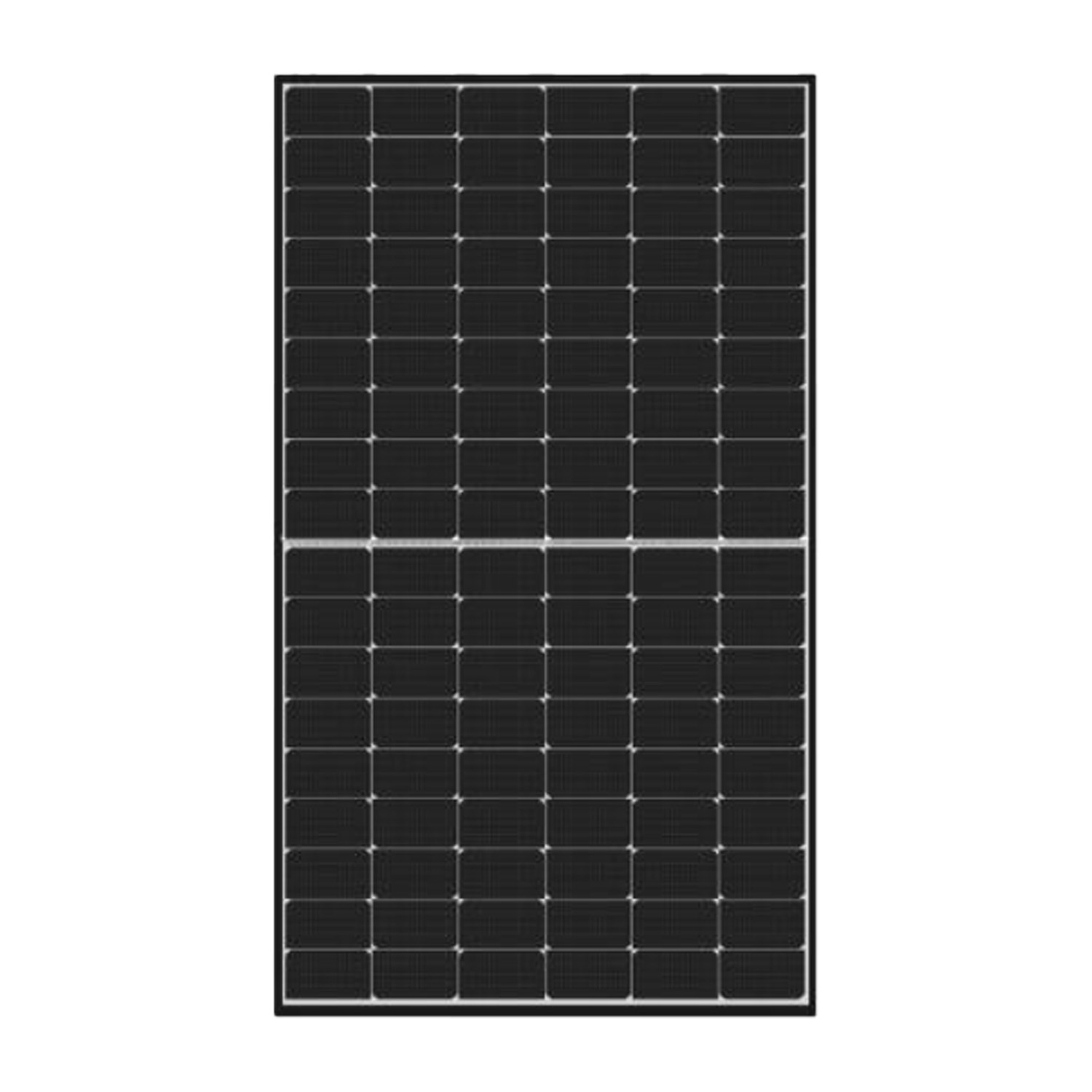

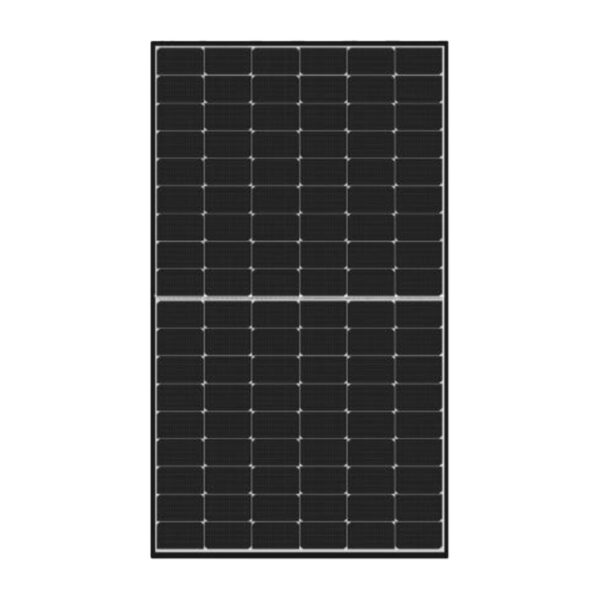

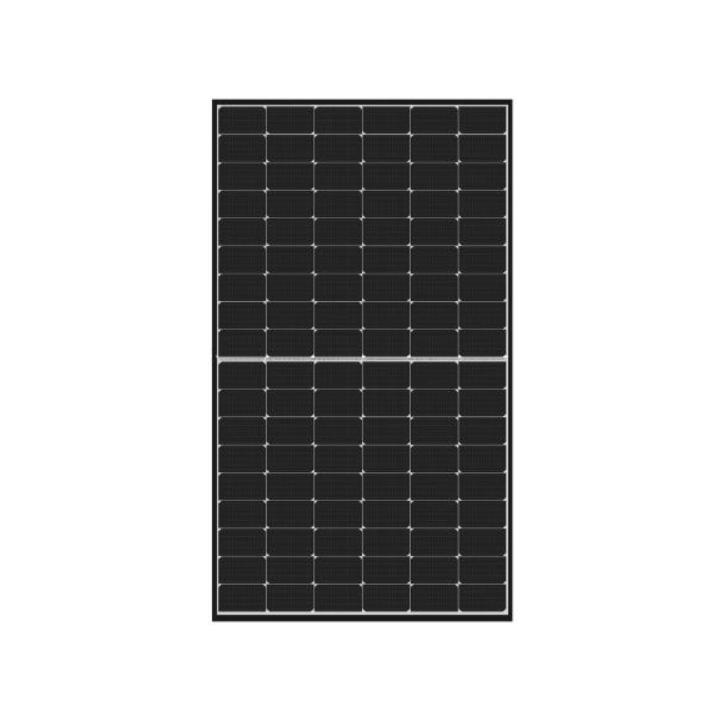

Moduł – JINKO – JKM500N-54HL4M-BDV – bifacial
| Producent | |
|---|---|
| Model | |
| Moc | |
| Kolor ramy | |
| Sprawność | |
| Tier 1 | |
| Gwarancja produktowa | |
| Gwarancja liniowa | |
| Typ modułu | |
| Typ ogniwa PV | |
| Podwójne szkło | |
| Ilość BusBar | |
| Klasa niepalności | |
| Grubość ramy | |
| Wysokość | |
| Szerokość | |
| Wytrzymałość (Pa) | |
| Długość przewodu (+) | |
| Długość przewodu (-) | 200 mm |
| Ilość na palecie | |
| Ilość w kontenerze | |
| Waga | 27 kg |
| CN | 85414300 |
Brutto
Szczegóły produktu
| Producent | |
|---|---|
| Model | |
| Moc | |
| Kolor ramy | |
| Sprawność | |
| Tier 1 | |
| Gwarancja produktowa | |
| Gwarancja liniowa | |
| Typ modułu | |
| Typ ogniwa PV | |
| Podwójne szkło | |
| Ilość BusBar | |
| Klasa niepalności | |
| Grubość ramy | |
| Wysokość | |
| Szerokość | |
| Wytrzymałość (Pa) | |
| Długość przewodu (+) | |
| Długość przewodu (-) | 200 mm |
| Ilość na palecie | |
| Ilość w kontenerze | |
| Waga | 27 kg |
| CN | 85414300 |
Moduł fotowoltaiczny Jinko Solar TIGER Neo 495-525W
Moduł fotowoltaiczny JINKO Tiger Neo JKM500N-54HL4M-BDV to bifacjalny panel w konstrukcji glass-glass, oparty na monokrystalicznych ogniwach N-type TOPCon. Przy mocy 500 Wp i sprawności 22,48% jest przeznaczony do instalacji, w których liczy się wysoka gęstość mocy oraz stabilna praca w długim horyzoncie. Moduł ma 108 ogniw (54×2) oraz ramę o grubości 30 mm w kolorze czarnym.
Najważniejsze cechy Jinko Solar TIGER Neo:
- Technologia N-type i TOPCon — ogniwa monokrystaliczne typu N (TOPCon) oraz układ 20 busbarów wspierają wysoką sprawność 22,48% przy mocy znamionowej 500 Wp (STC).
- Dwustronna produkcja energii (Bifacial) — konstrukcja z podwójnym szkłem 2,0 mm + 2,0 mm umożliwia uzyski z tylnej strony; dla warunków BNPI podawana moc nominalna bifacjalna wynosi 551 W.
- Wiodąca w branży 30-letnia gwarancja mocy — gwarancja liniowa: 30 lat; gwarancja produktowa: 15 lat, co ułatwia planowanie kosztów eksploatacyjnych w projektach długoterminowych.
- Zwiększona wytrzymałość mechaniczna — odporność na obciążenia statyczne: 5400 Pa od frontu oraz 2400 Pa od tyłu, istotna przy projektowaniu na strefy śniegowe i wiatrowe.
- Gwarancja Anti-PID — moduł w klasie ochrony II z hermetyczną skrzynką przyłączeniową IP68 ogranicza ryzyko spadków parametrów związanych z warunkami środowiskowymi instalacji.
Dla kogo jest to dobry wybór?
Model JKM500N-54HL4M-BDV jest przeznaczony do instalacji komercyjnych i przemysłowych (C&I), dachów wielkopowierzchniowych oraz farm PV, gdzie wykorzystuje się zalety bifacjalności i konstrukcji glass-glass. Parametry elektryczne (Vmp 33,95 V, Imp 14,73 A, Voc 40,38 V) ułatwiają dobór do typowych inwerterów stringowych. Moduł jest dostarczany w pakowaniu logistycznym: 37 szt. na palecie oraz 888 szt. w kontenerze.
| Parametr | 495W | 500W | 505W | 510W | 515W | 520W | 525W |
|---|---|---|---|---|---|---|---|
| Charakterystyka mechaniczna | |||||||
| Typ ogniwa | Monokrystaliczny typu N | Monokrystaliczny typu N | Monokrystaliczny typu N | Monokrystaliczny typu N | Monokrystaliczny typu N | Monokrystaliczny typu N | Monokrystaliczny typu N |
| Liczba ogniw | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) |
| Wymiary (mm) | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 |
| Waga (kg) | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 |
| Szyba przednia (mm) | 2.0, z powłoką antyrefleksyjną | 2.0, z powłoką antyrefleksyjną | 2.0, z powłoką antyrefleksyjną | 2.0, z powłoką antyrefleksyjną | 2.0, z powłoką antyrefleksyjną | 2.0, z powłoką antyrefleksyjną | 2.0, z powłoką antyrefleksyjną |
| Szyba tylna (mm) | 2.0, wzmocnione termicznie | 2.0, wzmocnione termicznie | 2.0, wzmocnione termicznie | 2.0, wzmocnione termicznie | 2.0, wzmocnione termicznie | 2.0, wzmocnione termicznie | 2.0, wzmocnione termicznie |
| Rama | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium | Anodyzowany stop aluminium |
| Skrzynka przyłączeniowa | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 | Klasa IP68 |
| Klasa ochrony | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II | Klasa II |
| Klasa ogniowa IEC | Klasa C | Klasa C | Klasa C | Klasa C | Klasa C | Klasa C | Klasa C |
| Typ złącza | JK03M / JK03M2 / Inne* | JK03M / JK03M2 / Inne* | JK03M / JK03M2 / Inne* | JK03M / JK03M2 / Inne* | JK03M / JK03M2 / Inne* | JK03M / JK03M2 / Inne* | JK03M / JK03M2 / Inne* |
| Kable wyjściowe (mm²) | 4.0, (+): 400 mm, (-): 200 mm lub długość niestandardowa | 4.0, (+): 400 mm, (-): 200 mm lub długość niestandardowa | 4.0, (+): 400 mm, (-): 200 mm lub długość niestandardowa | 4.0, (+): 400 mm, (-): 200 mm lub długość niestandardowa | 4.0, (+): 400 mm, (-): 200 mm lub długość niestandardowa | 4.0, (+): 400 mm, (-): 200 mm lub długość niestandardowa | 4.0, (+): 400 mm, (-): 200 mm lub długość niestandardowa |
| Specyfikacje (STC) | |||||||
| Moc maksymalna – Pmax (Wp) | 495 | 500 | 505 | 510 | 515 | 520 | 525 |
| Napięcie mocy maksymalnej – Vmp (V) | 33.72 | 33.95 | 34.17 | 34.39 | 34.62 | 34.83 | 35.05 |
| Prąd mocy maksymalnej – Imp (A) | 14.68 | 14.73 | 14.78 | 14.83 | 14.88 | 14.93 | 14.98 |
| Napięcie obwodu otwartego – Voc (V) | 40.21 | 40.38 | 40.55 | 40.72 | 40.89 | 41.06 | 41.23 |
| Prąd zwarciowy – Isc (A) | 15.58 | 15.63 | 15.68 | 15.73 | 15.78 | 15.83 | 15.88 |
| Sprawność modułu STC (%) | 22.26 | 22.48 | 22.71 | 22.93 | 23.16 | 23.38 | 23.61 |
| Tolerancja mocy (%) | 0~+3 | ||||||
| Współczynnik temperaturowy Pmax (%/°C) | -0.29 | ||||||
| Współczynnik temperaturowy Voc (%/°C) | -0.25 | ||||||
| Współczynnik temperaturowy Isc (%/°C) | 0.045 | ||||||
| Specyfikacje (BNPI – Bifacial Nominal Power Irradiance) | |||||||
| Moc maksymalna – Pmax (Wp) | 545 | 551 | 556 | 562 | 567 | 573 | 578 |
| Napięcie mocy maksymalnej – Vmp (V) | 33.72 | 33.95 | 34.17 | 34.39 | 34.62 | 34.83 | 35.05 |
| Prąd mocy maksymalnej – Imp (A) | 16.16 | 16.22 | 16.27 | 16.33 | 16.38 | 16.44 | 16.49 |
| Napięcie obwodu otwartego – Voc (V) | 40.21 | 40.38 | 40.55 | 40.72 | 40.89 | 41.06 | 41.23 |
| Prąd zwarciowy – Isc (A) | 17.15 | 17.21 | 17.26 | 17.32 | 17.37 | 17.43 | 17.48 |
| Warunki pracy | |||||||
| Temperatura pracy (°C) | -40 ~ +70 | ||||||
| Maksymalne napięcie systemu (VDC) | 1500 (IEC) | ||||||
| Maksymalny prąd znamionowy bezpiecznika (A) | 35 | ||||||
| Współczynnik dwustronności | φVoc: 98±5%, φIsc: 80±5%, φPmax: 80±5% | ||||||
| Konfiguracja opakowania | |||||||
| Wymiary palety (mm) | 1981×1140×1249 | ||||||
| Szczegóły pakowania | 37 szt./paleta, 74 szt./sterta, 888 szt./kontener 40’HQ | ||||||
* MC4 i MC4-EVO2 dostępne na żądanie i w zależności od dostępności.
STC: Natężenie promieniowania 1000W/m², Temperatura ogniwa 25°C, AM=1.5
BNPI: Natężenie promieniowania: przód 1000W/m², tył 135W/m², Temperatura ogniwa 25°C, AM=1.5
