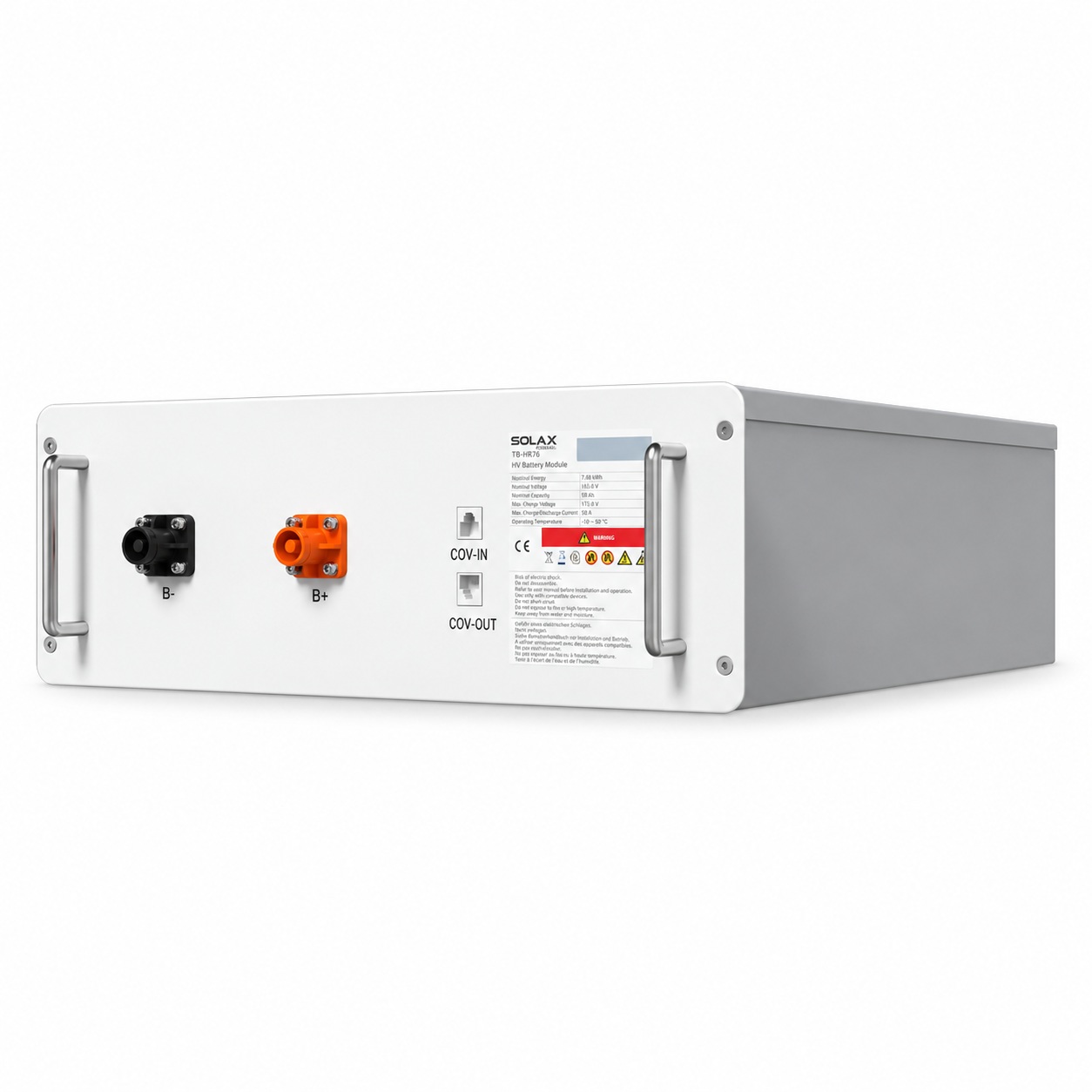

Moduł bateryjny – SOLAX – TB-HR76 – 7,68 kWh – HV

SKU: F20S351 EAN: 2010000043103
Moduł bateryjny - SOLAX - TB-HR76 - 7,68 kWh - HV
Producent

Pojemność

Ilość cykli ładowania

Typ ogniwa bateryjnego

Napięcie modułu

CAN

Gwarancja

Szerokość netto

Głębokość netto

Wysokość netto

Waga 63,15 kg
CN 85076000
Cena 6 218,74 zł
Brutto

6 218,74 zł
Brutto

6 218,74 zł
Brutto

Szczegóły produktu

Producent

Pojemność

Ilość cykli ładowania

Typ ogniwa bateryjnego

Napięcie modułu

CAN

Gwarancja

Szerokość netto

Głębokość netto

Wysokość netto

Waga 63,15 kg
CN 85076000

SolaX Split C&I Energy Storage Solution X3-AELIO

Trójfazowy komercyjny i przemysłowy system magazynowania energii SolaX Split C&I z serii X3-AELIO to zaawansowane rozwiązanie zaprojektowane z myślą o elastycznej konfiguracji i wysokiej wydajności. System łączy falownik hybrydowy o mocy od 49,9 kW do 61 kW z modularnymi akumulatorami LFP, oferując pojemność magazynowania od 38,4 kWh do 215 kWh. Zapewnia niezawodne zasilanie awaryjne, obsługę trudnych warunków środowiskowych oraz inteligentne zarządzanie energią w scenariuszach komercyjnych.

Najważniejsze cechy SolaX Split C&I Energy Storage Solution X3-AELIO:

  • Elastyczna konfiguracja i skalowalność: Obsługa do 10 systemów połączonych równolegle, co pozwala uzyskać moc od 49,9 kW do 600 kW oraz pojemności akumulatorów od 38,4 kWh do 215 kWh.
  • Wysoka wydajność fotowoltaiki: Wsparcie dla przewymiarowania instalacji fotowoltaicznej do 200% oraz wysoka sprawność maksymalna sięgająca 98,0%.
  • Bezpieczeństwo i niezawodność: Trójfazowa obsługa niesymetrii do 100%, długotrwałe przeciążenie na poziomie 110% oraz bezprzerwowe przełączanie w czasie 10 ms pomiędzy trybem sieciowym a wyspowym (EPS).
  • Zaawansowane ogniwa LFP: Bezpieczna technologia litowo-żelazowo-fosforanowa zapewniająca długą żywotność (ponad 6000 cykli) oraz wydajność na poziomie 1C.
  • Inteligentne zarządzanie i VPP: Zautomatyzowane zarządzanie ładowaniem i rozładowaniem, integracja z wirtualnymi elektrowniami (VPP) przez protokoły IEEE 2030.5 i OpenADR oraz zdalne monitorowanie za pomocą aplikacji.
  • Wytrzymała konstrukcja: Stopień ochrony IP66 umożliwiający montaż w trudnych warunkach oraz szeroki zakres temperatury pracy.

Dla kogo jest to dobry wybór?

Ten system jest przeznaczony dla firm, obiektów komercyjnych oraz przemysłowych poszukujących niezależności energetycznej, optymalizacji kosztów zakupu prądu (szczytowanie obciążenia, autokonsumpcja) oraz niezawodnego zasilania rezerwowego. Dzięki modułowej budowie i szerokim możliwościom rozbudowy, X3-AELIO stanowi idealny wybór dla przedsiębiorstw planujących stopniowy rozwój swojej infrastruktury energetycznej.

Parametr X3-AELIO-49.9K X3-AELIO-49.9K-P X3-AELIO-50K X3-AELIO-60K X3-AELIO-61K
Wejście PV
Maks. zalecana moc generatora PV (kWp) 100 120 100 120 120
Maks. napięcie wejściowe PV (V) 1000 1000 1000 1000 1000
Znamionowe napięcie wejściowe PV (V) 650 650 650 650 650
Zakres napięcia MPPT (V) 160–950 160–950 160–950 160–950 160–950
Napięcie startowe (V) 180 180 180 180 180
Liczba trackerów MPPT / liczba ciągów na MPPT 5 / 2 6 / 2 5 / 2 6 / 2 6 / 2
Maks. prąd wejściowy na MPPT (A) 40 50 40 50 50
Maks. prąd zwarciowy na MPPT (A) 50 60 50 60 60
Wejście i wyjście AC (tryb sieciowy)
Znamionowa moc wyjściowa (kW) 49,9 49,9 50,0 60,0 61,0
Znamionowy prąd wyjściowy (A) 75,7 @ 220 V / 72,4 @ 230 V 75,7 @ 220 V / 72,4 @ 230 V 75,8 @ 220 V / 72,5 @ 230 V 91,0 @ 220 V / 87,0 @ 230 V 92,5 @ 220 V / 88,5 @ 230 V
Maks. moc pozorna wyjściowa (kVA) 49,9 49,9 55,0 66,0 66,0
Maks. ciągły prąd wyjściowy (A) 75,7 @ 220 V / 72,4 @ 230 V 75,7 @ 220 V / 72,4 @ 230 V 83,4 @ 220 V / 79,8 @ 230 V 100,0 @ 220 V / 95,7 @ 230 V 100,0 @ 220 V / 95,7 @ 230 V
Znamionowe napięcie AC (V) 3/N/PE, 220/380 V; 230/400 V 3/N/PE, 220/380 V; 230/400 V 3/N/PE, 220/380 V; 230/400 V 3/N/PE, 220/380 V; 230/400 V 3/N/PE, 220/380 V; 230/400 V
Znamionowa częstotliwość AC (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Zakres częstotliwości AC (Hz) 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5
Regulowany współczynnik mocy ~1 (0,8 wyprzedzający do 0,8 opóźniający) ~1 (0,8 wyprzedzający do 0,8 opóźniający) ~1 (0,8 wyprzedzający do 0,8 opóźniający) ~1 (0,8 wyprzedzający do 0,8 opóźniający) ~1 (0,8 wyprzedzający do 0,8 opóźniający)
Współczynnik odkształceń harmonicznych THDi (moc znamionowa) (%) < 3 < 3 < 3 < 3 < 3
Akumulator
Typ akumulatora LFP (LiFePO4) LFP (LiFePO4) LFP (LiFePO4) LFP (LiFePO4) LFP (LiFePO4)
Zakres napięcia akumulatora (V) 180–820 180–820 180–820 180–820 180–820
Maks. prąd ładowania / rozładowania (A) 160 (80 × 2) 160 (80 × 2) 160 (80 × 2) 160 (80 × 2) 160 (80 × 2)
Wyjście EPS (tryb awaryjny / off-grid)
Znamionowe napięcie i częstotliwość EPS 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz 3/N/PE, 220/380 V, 50/60 Hz; 230/400 V, 50/60 Hz
Znamionowa moc wyjściowa EPS (kVA) 49,9 49,9 50,0 60,0 61,0
Maks. moc wyjściowa EPS (kVA) 75 (10 s) 75 (10 s) 75 (10 s) 90 (10 s) 90 (10 s)
Czas przełączenia (ms) 10 10 10 10 10
Sprawność
Sprawność maksymalna (%) 98,0 98,0 98,0 98,0 98,0
Sprawność europejska (%) 97,2 97,2 97,2 97,2 97,2
Zabezpieczenia
Zabezpieczenie przed zbyt wysokim/niskim napięciem Tak Tak Tak Tak Tak
Zabezpieczenie izolacji DC Tak Tak Tak Tak Tak
Zabezpieczenie przed odwrotną polaryzacją DC Tak Tak Tak Tak Tak
Monitorowanie sieci Tak Tak Tak Tak Tak
Monitorowanie składowej stałej DC Tak Tak Tak Tak Tak
Monitorowanie prądu zwrotnego Tak Tak Tak Tak Tak
Wykrywanie prądu różnicowego Tak Tak Tak Tak Tak
Zabezpieczenie przed przegrzaniem Tak Tak Tak Tak Tak
Aktywna ochrona przed pracą wyspową Tak Tak Tak Tak Tak
Ochrona przeciwprzepięciowa (DC/AC) Typ II / Typ II Typ II / Typ II Typ II / Typ II Typ II / Typ II Typ II / Typ II
Wyłącznik różnicowo-łukowy (AFCI) Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie
Pomocnicze zasilanie AC (APS) Wbudowane Wbudowane Wbudowane Wbudowane Wbudowane
Przesunięcie częstotliwości Tak Tak Tak Tak Tak
Dane ogólne falownika
Stopień ochrony IP66 IP66 IP66 IP66 IP66
Zakres temperatury pracy (°C) -35 ~ 60 (obniżenie mocy > +45) -35 ~ 60 (obniżenie mocy > +45) -35 ~ 60 (obniżenie mocy > +45) -35 ~ 60 (obniżenie mocy > +45) -35 ~ 60 (obniżenie mocy > +45)
Maks. wysokość bezwzględna (m) 3000 3000 3000 3000 3000
Wilgotność względna (%) 0 ~ 100 (z kondensacją) 0 ~ 100 (z kondensacją) 0 ~ 100 (z kondensacją) 0 ~ 100 (z kondensacją) 0 ~ 100 (z kondensacją)
Kategoria przepięciowa Sieć: III, Akumulator: II, PV: II Sieć: III, Akumulator: II, PV: II Sieć: III, Akumulator: II, PV: II Sieć: III, Akumulator: II, PV: II Sieć: III, Akumulator: II, PV: II
Wymiary (szer. × wys. × gł.) (mm) 670 × 820 × 257 670 × 820 × 257 670 × 820 × 257 670 × 820 × 257 670 × 820 × 257
Waga netto (kg) < 100 < 105 < 100 < 105 < 105
Sposób chłodzenia Inteligentne chłodzenie powietrzem Inteligentne chłodzenie powietrzem Inteligentne chłodzenie powietrzem Inteligentne chłodzenie powietrzem Inteligentne chłodzenie powietrzem
Interfejsy komunikacyjne RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM RS485, CAN-BMS, CAN-Parallel, USB, DI×2, DO×1, RCR, DRM
Topologia Beztransformatorowa Beztransformatorowa Beztransformatorowa Beztransformatorowa Beztransformatorowa
Certyfikaty CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR CE, VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1, RD1699, TOR
System i moduł akumulatora (TSYS-HR76 / TB-HR76)
Zakres pojemności systemu (kWh) 38,4 – 215,0 38,4 – 215,0 38,4 – 215,0 38,4 – 215,0 38,4 – 215,0
Model modułu akumulatora TB-HR76 TB-HR76 TB-HR76 TB-HR76 TB-HR76
Pojemność / Napięcie znamionowe modułu 7,68 kWh / 51,2 V (150 Ah) 7,68 kWh / 51,2 V (150 Ah) 7,68 kWh / 51,2 V (150 Ah) 7,68 kWh / 51,2 V (150 Ah) 7,68 kWh / 51,2 V (150 Ah)
Wymiary modułu akumulatora (szer. × wys. × gł.) (mm) 450 × 170 × 580 450 × 170 × 580 450 × 170 × 580 450 × 170 × 580 450 × 170 × 580
Waga modułu akumulatora (kg) 60 60 60 60 60
Model jednostki sterującej BMS TBMS-R76 TBMS-R76 TBMS-R76 TBMS-R76 TBMS-R76
Wymiary jednostki BMS (szer. × wys. × gł.) (mm) 450 × 180 × 580 450 × 180 × 580 450 × 180 × 580 450 × 180 × 580 450 × 180 × 580
Waga jednostki BMS (kg) 19,2 19,2 19,2 19,2 19,2
Żywotność w cyklach (90% DOD) ≥ 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) ≥ 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) ≥ 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) ≥ 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL) ≥ 6000 (@ 25°C ± 2°C, 0,5C/0,5C, 70% EOL)
Sprawność akumulatora w obie strony (%) 95 95 95 95 95

* Wartości znamionowe prądu i mocy wyjściowej mogą ulec ograniczeniu (derating) w zależności od temperatury otoczenia lub stanu naładowania akumulatora (SOC).
