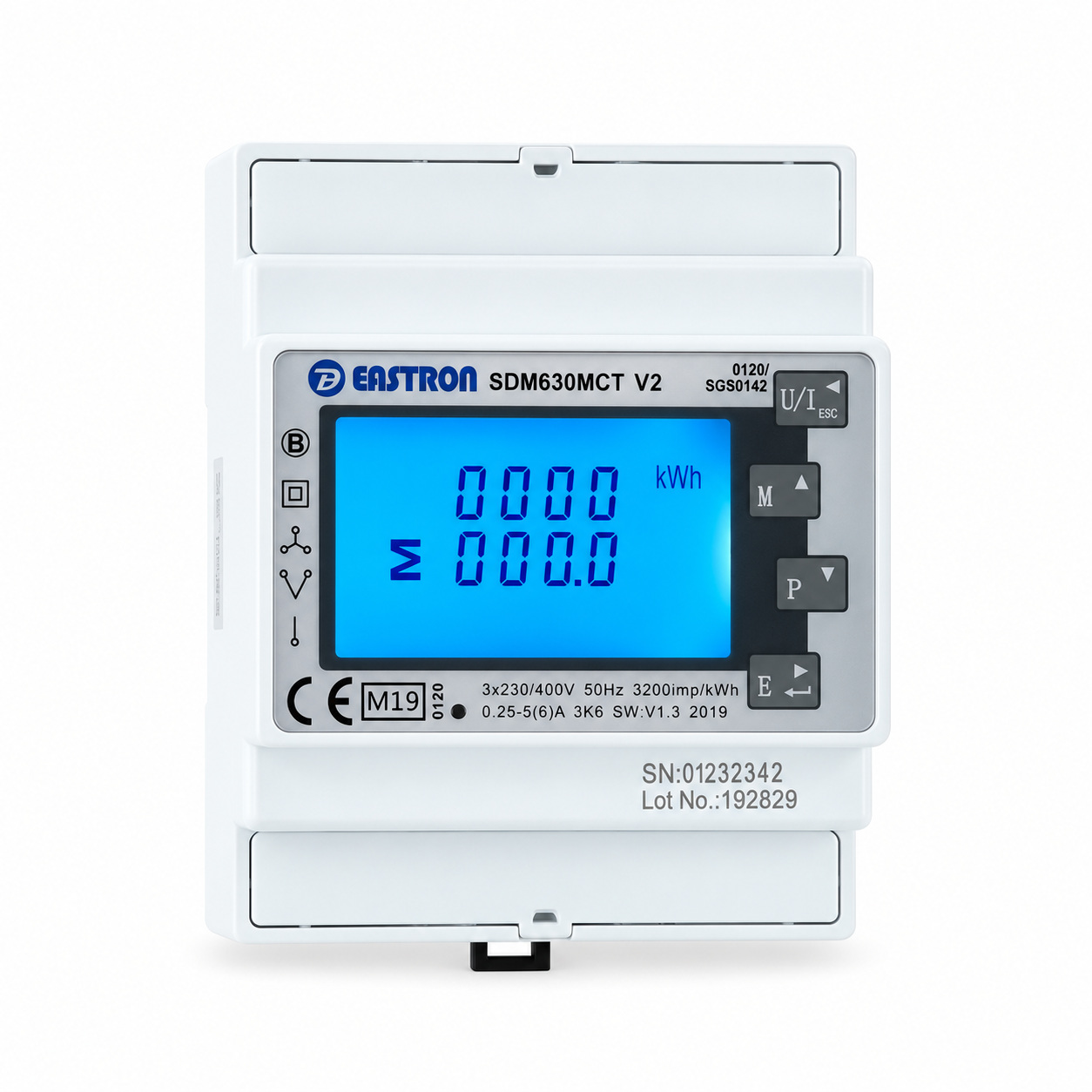

Licznik energii – EASTRON – SDM630MCT – dedykowany do falowników SOLPLANET – 3 fazowy

SKU: F280Z31 EAN: 2010000044704
Licznik energii - EASTRON - SDM630MCT - dedykowany do falowników SOLPLANET - 3 fazowy
Producent

Szerokość netto

Głębokość netto

Wysokość netto

Waga 0,3 kg
CN 90283019
Cena 729,81 zł
Brutto

729,81 zł
Brutto

729,81 zł
Brutto

Szczegóły produktu

Producent

Szerokość netto

Głębokość netto

Wysokość netto

Waga 0,3 kg
CN 90283019

SDM630MCT Seria

Zaawansowany, wielofunkcyjny trójfazowy licznik energii elektrycznej montowany na szynę DIN, przeznaczony do współpracy z przekładnikami prądowymi (CT 1A/5A lub opcjonalnie 333mV). Urządzenie oferuje dwukierunkowy pomiar energii i parametrów sieci, wysoki poziom dokładności oraz certyfikację MID B+D. Dzięki elastycznym opcjom komunikacyjnym idealnie sprawdza się w nowoczesnych systemach monitorowania zużycia energii w instalacjach jedno- i trójfazowych.

Najważniejsze cechy SDM630MCT Seria:

  • Wszechstronny pomiar: Obsługa instalacji 1-fazowych (2-przewodowych) oraz 3-fazowych (3- i 4-przewodowych) z dwukierunkowym pomiarem energii czynnej i biernej.
  • Certyfikacja MID B+D: Zgodność z unijną dyrektywą 2014/32/EU (certyfikat SGS) gwarantująca legalność rozliczeń.
  • Wysoka dokładność: Dostępna klasa dokładności 1,0 dla energii czynnej (standard) lub opcjonalna klasa 0,5 w wybranych modelach.
  • Elastyczna komunikacja: Wbudowane wyjścia impulsowe oraz opcjonalne porty RS485 Modbus RTU lub M-Bus do zdalnego odczytu danych.
  • Wieloparametrowość i wielotaryfowość: Pomiar parametrów takich jak napięcie, prąd, moc czynna, bierna, pozorna, częstotliwość, współczynnik mocy oraz obsługa wielu taryf (w wybranych wersjach).
  • Wygodny montaż i obsługa: Kompaktowa obudowa na szynę DIN o szerokości 72 mm, stopień ochrony IP51 oraz czytelny wyświetlacz LCD z podświetleniem.

Dla kogo jest to dobry wybór?

Seria SDM630MCT to doskonały wybór dla zarządców budynków, audytorów energetycznych oraz instalatorów systemów automatyki domowej i przemysłowej, którzy potrzebują niezawodnego i precyzyjnego narzędzia do sublicencjonowania oraz monitorowania zużycia energii elektrycznej. Dzięki certyfikacji MID, szerokiemu wachlarzowi interfejsów komunikacyjnych oraz łatwości montażu na szynie DIN, urządzenie sprawdza się idealnie w aplikacjach komercyjnych, mieszkalnych i przemysłowych wymagających zdalnego zbierania danych pomiarowych.

Parametr SDM630MCT-Modbus SDM630MCT-MODBUS-0.5 SDM630MCT-Mbus SDM630MCT-2T SDM630MCT-MV
Parametry elektryczne
Napięcie znamionowe Un (V AC) 3×230/400 3×230/400 3×230/400 3×230/400 3×230/400
Zakres napięcia roboczego 80% – 120% Un 80% – 120% Un 80% – 120% Un 80% – 120% Un 80% – 120% Un
Typ wejścia prądowego / prąd znamionowy (Ib) Przekładnik 1 A / 5 A Przekładnik 1 A / 5 A Przekładnik 1 A / 5 A Przekładnik 1 A / 5 A Przekładnik 333 mV
Zakres prądu roboczego 0,4% Ib – Imax 0,4% Ib – Imax 0,4% Ib – Imax 0,4% Ib – Imax 0,4% Ib – Imax
Odporność na przeciążenie prądowe 20 Imax przez 0,01 s 20 Imax przez 0,01 s 20 Imax przez 0,01 s 20 Imax przez 0,01 s 20 Imax przez 0,01 s
Częstotliwość znamionowa (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Wytrzymałość na napięcie AC (kV) 4 (przez 1 min) 4 (przez 1 min) 4 (przez 1 min) 4 (przez 1 min) 4 (przez 1 min)
Wytrzymałość na napięcie udarowe (kV) 6 (1,2 µs) 6 (1,2 µs) 6 (1,2 µs) 6 (1,2 µs) 6 (1,2 µs)
Pobór mocy na fazę ≤ 2 W / 10 VA ≤ 2 W / 10 VA ≤ 2 W / 10 VA ≤ 2 W / 10 VA ≤ 2 W / 10 VA
Dokładność pomiaru
Klasa dokładności (energia czynna) Klasa 1.0 / Klasa B Klasa 0.5 Klasa 1.0 / Klasa B Klasa 1.0 / Klasa B Klasa 1.0 / Klasa B
Napięcie i prąd ±0,5% zakresu maksymalnego ±0,5% zakresu maksymalnego ±0,5% zakresu maksymalnego ±0,5% zakresu maksymalnego ±0,5% zakresu maksymalnego
Częstotliwość 0,2% częstotliwości środkowej 0,2% częstotliwości środkowej 0,2% częstotliwości środkowej 0,2% częstotliwości środkowej 0,2% częstotliwości środkowej
Współczynnik mocy 1% wartości jedności (0,01) 1% wartości jedności (0,01) 1% wartości jedności (0,01) 1% wartości jedności (0,01) 1% wartości jedności (0,01)
Moc czynna i pozorna ±1% zakresu maksymalnego ±1% zakresu maksymalnego ±1% zakresu maksymalnego ±1% zakresu maksymalnego ±1% zakresu maksymalnego
Moc bierna ±1% zakresu maksymalnego ±1% zakresu maksymalnego ±1% zakresu maksymalnego ±1% zakresu maksymalnego ±1% zakresu maksymalnego
Energia bierna Klasa 2 Klasa 2 Klasa 2 Klasa 2 Klasa 2
Komunikacja i interfejsy
Interfejs / protokół magistrali RS485 / Modbus RTU RS485 / Modbus RTU M-Bus / EN13757-3 RS485 / Modbus RTU RS485 / Modbus RTU
Prędkość transmisji (bps) 2400 / 4800 / 9600 / 19200 / 38400 2400 / 4800 / 9600 / 19200 / 38400 300 / 600 / 1200 / 2400 / 4800 / 9600 2400 / 4800 / 9600 / 19200 / 38400 2400 / 4800 / 9600 / 19200 / 38400
Liczba obsługiwanych taryf 1 taryfa 1 taryfa 1 taryfa 2 taryfy 1 taryfa
Wyjście impulsowe 1 Konfigurowalne Konfigurowalne Konfigurowalne Konfigurowalne Konfigurowalne
Wyjście impulsowe 2 3200 imp/kWh 3200 imp/kWh 3200 imp/kWh 3200 imp/kWh 3200 imp/kWh
Wyświetlacz i parametry użytkowe
Typ wyświetlacza LCD z podświetleniem LCD z podświetleniem LCD z podświetleniem LCD z podświetleniem LCD z podświetleniem
Maksymalny odczyt 9999999,9 kWh / kVarh 9999999,9 kWh / kVarh 9999999,9 kWh / kVarh 9999999,9 kWh / kVarh 9999999,9 kWh / kVarh
Warunki środowiskowe i konstrukcja
Temperatura pracy (°C) -25 do +55 -25 do +55 -25 do +55 -25 do +55 -25 do +55
Temperatura przechowywania (°C) -40 do +70 -40 do +70 -40 do +70 -40 do +70 -40 do +70
Wilgotność pracy (%) ≤ 90 ≤ 90 ≤ 90 ≤ 90 ≤ 90
Wilgotność przechowywania (%) ≤ 95 ≤ 95 ≤ 95 ≤ 95 ≤ 95
Stopień ochrony IP51 (wewnątrz pomieszczeń) IP51 (wewnątrz pomieszczeń) IP51 (wewnątrz pomieszczeń) IP51 (wewnątrz pomieszczeń) IP51 (wewnątrz pomieszczeń)
Klasa ochronności II II II II II
Stopień zanieczyszczenia 2 2 2 2 2
Kategoria instalacji CAT III CAT III CAT III CAT III CAT III
Sposób montażu Szyna DIN Szyna DIN Szyna DIN Szyna DIN Szyna DIN
Wymiary (szer. × wys. × gł.) (mm) 72 × 94,5 × 65 72 × 94,5 × 65 72 × 94,5 × 65 72 × 94,5 × 65 72 × 94,5 × 65
