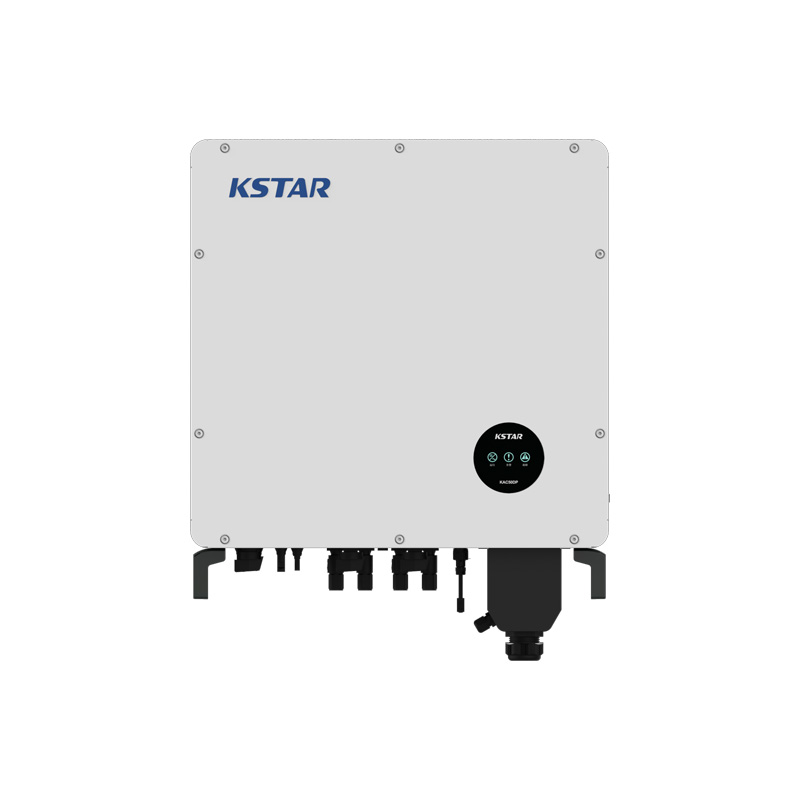

Inwerter – KSTAR – KAC50DP2 – hybrydowy – HV
SKU: KAC50DP2
Cena
14 975,00 zł
Brutto
Brutto
KStar- Falownik hybrydowy PCS KAC50DP2
Szczegóły produktu
BluePulse
BluePulse marki KSTAR to seria rozwiązań do magazynowania energii i współpracy z fotowoltaiką w układach sprzężonych po stronie DC lub AC. Obejmuje falowniki o mocy znamionowej 20–50 kW oraz magazyny energii z ogniwami LFP o pojemności 280 Ah. Obsługuje autokonsumpcję, przesuwanie poboru energii poza godziny szczytu, zarządzanie według taryf czasowych oraz zasilanie rezerwowe.
Najważniejsze zalety BluePulse
- Pojemność magazynowania 71,68–107,52 kWh w zależności od modelu, przy dopuszczalnej głębokości rozładowania 95%.
- Zintegrowany przełącznik STS umożliwia przełączanie między pracą sieciową a wyspową na poziomie 10 ms przy pracy z pojedynczym przekształtnikiem mocy i obciążeniem czysto rezystancyjnym.
- Praca równoległa do 20 przekształtników mocy w trybie sieciowym lub do 10 w układzie z pracą sieciową i wyspową.
- Zintegrowane systemy BMS i EMS oraz sterowanie przez chmurę z monitorowaniem przez całą dobę, 7 dni w tygodniu.
- Wyposażenie bezpieczeństwa magazynu energii: wykrywanie tlenku węgla, alarm dźwiękowy i świetlny, wentylator wyciągowy, okno odciążające wybuch oraz przyłącze do podawania wody gaśniczej.
- Współpraca z fotowoltaiką: 4 układy MPPT, po 2 łańcuchy na każdy MPPT oraz maksymalna moc instalacji PV 40–100 kWp, w zależności od modelu falownika.
Dla kogo jest to dobry wybór?
BluePulse to rozwiązanie dla właścicieli i zarządców fabryk, hoteli oraz gospodarstw rolnych, którzy chcą połączyć fotowoltaikę z magazynowaniem energii. Obsługa autokonsumpcji i taryf czasowych pozwala zarządzać wykorzystaniem energii, a funkcja zasilania rezerwowego odpowiada na potrzeby obiektów wymagających podtrzymania zasilania.
| Parametr | KAC20DP2 | KAC25DP2 | KAC29.9DP2 | KAC30DP2 | KAC40DP2 | KAC49.9DP2 | KAC50DP2 | BC70DE2 | BC89DE2 | BC107DE2 |
|---|---|---|---|---|---|---|---|---|---|---|
| Dane wejściowe DC — fotowoltaika | ||||||||||
| Zakres napięcia MPPT (V DC) | 250 ~ 950 | |||||||||
| Maksymalne napięcie wejściowe (V DC) | 1000 | |||||||||
| Znamionowe napięcie MPPT (V DC) | 720 | |||||||||
| Zakres napięcia MPPT przy pełnym obciążeniu (V) | 300 ~ 800 | 350 ~ 800 | 400 ~ 800 | 500 ~ 800 | 600 ~ 800 | |||||
| Maksymalna moc PV (kWp) | 40 kWp | 50 kWp | 60 kWp | 80 kWp | 100 kWp | |||||
| Liczba MPPT / liczba łańcuchów na MPPT | 4 / 2 | |||||||||
| Maksymalny prąd na MPPT (A) | 45 A | |||||||||
| Dane wejściowe DC — przyłącze akumulatora | ||||||||||
| Zakres napięcia akumulatora (V DC) | 150 ~ 950 | |||||||||
| Znamionowy zakres napięcia akumulatora (V DC) | 180 ~ 800 | |||||||||
| Maksymalny prąd DC (A) | 40 Adc x 2 | 50 Adc x 2 | 60 Adc x 2 | 80 Adc x 2 | ||||||
| Maksymalna moc DC (kW) | 22 kW | 27,5 kW | 29,9 kW | 33 kW | 44 kW | 49,9 kW | 55 kW | |||
| Liczba wejść DC | 2 | |||||||||
| Dane wyjściowe AC — praca sieciowa | ||||||||||
| Znamionowa moc wyjściowa AC (kW) | 20 kW | 25 kW | 29,9 kW | 30 kW | 40 kW | 49,9 kW | 50 kW | |||
| Maksymalna moc wyjściowa AC (kVA) | 22 kVA | 27,5 kVA | 29,9 kVA | 33 kVA | 44 kVA | 49,9 kVA | 55 kVA | |||
| Maksymalna moc wejściowa AC na fazę (kW) | 20 | 25 | 27,5 | 37,5 | ||||||
| Znamionowy prąd wyjściowy AC (A) | 29 A | 36 A | 43,5 A | 43 A | 58 A | 72 A | ||||
| Maksymalny prąd wejściowy AC (A) | 64 A | 80 A | 87 A | 96 A | 128 A | 144 A | 160 A | |||
| Znamionowe napięcie AC (V) | 230 / 400 V; 220 / 380 Vac | |||||||||
| Dopuszczalna zmiana napięcia AC (%) | -15% ~ +10% | |||||||||
| Układ przyłączenia AC | 3L+PE+N | |||||||||
| Znamionowa częstotliwość sieci i tolerancja (Hz) | 50 Hz / 60 Hz (±5 Hz) | |||||||||
| Współczynnik zniekształceń prądu THDi (%) | < 3% (100% Load) | |||||||||
| Zakres regulacji współczynnika mocy | 0,8 inductive(under-excited) to 0,8 capacitive(over-excited) | |||||||||
| Wyjście zasilania rezerwowego | ||||||||||
| Znamionowe napięcie AC (V) | 230 / 400 V; 220 / 380 Vac | |||||||||
| Układ przyłączenia AC | 3L+PE+N | |||||||||
| Współczynnik zniekształceń napięcia THDv (%) | < 3% (Rated Power) | |||||||||
| Znamionowa częstotliwość (Hz) | 50 Hz / 60 Hz | |||||||||
| Znamionowa moc wyjściowa AC (kW) | 20 kW | 25 kW | 29,9 kW | 30 kW | 40 kW | 49,9 kW | 50 kW | |||
| Maksymalna moc wyjściowa AC na fazę (kW) | 20 | 25 | ||||||||
| Maksymalny prąd wyjściowy (A) | 87 A | 110 A | ||||||||
| Wejście agregatu prądotwórczego | ||||||||||
| Maksymalny prąd wejściowy (A) | 87 A | 110 A | ||||||||
| Sprawność | ||||||||||
| Maksymalna sprawność (%) | 97% | 97,5% | ||||||||
| Zabezpieczenia | ||||||||||
| Zabezpieczenie przed odwrotną polaryzacją DC | Yes | |||||||||
| Zabezpieczenie przed pracą wyspową | Yes | |||||||||
| Zabezpieczenie przed przegrzaniem | Yes | |||||||||
| Monitorowanie sieci i wykrywanie zwarć doziemnych | Yes | |||||||||
| Monitorowanie izolacji | Yes | |||||||||
| Ochrona przeciwprzepięciowa DC / AC | DC Type II; AC Type II | |||||||||
| Zabezpieczenie przed zwarciem łukowym AFCI | Optional | |||||||||
| Parametry akumulatorów | ||||||||||
| Typ akumulatora | LFP | |||||||||
| Pojemność energetyczna modułu akumulatorowego (kWh) | 17,92 kWh | |||||||||
| Pojemność ogniwa (Ah) | 280 Ah | |||||||||
| Liczba modułów | 4 | 5 | 6 | |||||||
| Całkowita pojemność energetyczna akumulatora (kWh) | 71,68 kWh | 89,6 kWh | 107,52 kWh | |||||||
| Napięcie znamionowe (V) | 256 V | 320 V | 384 V | |||||||
| Zakres napięcia pracy (V) | 228 ~ 288 V | 285 ~ 360 V | 342 ~ 432 V | |||||||
| Maksymalny współczynnik ładowania / rozładowania (C) | 0,5 C | |||||||||
| Głębokość rozładowania DoD (%) | 95% | |||||||||
| Wymiary i masa | ||||||||||
| Wymiary, szer. x wys. x gł. (mm) | 900 x 730 x 355 mm | 1062 x 2083 x 1371 mm | ||||||||
| Masa falownika (kg) | 101 kg | |||||||||
| Masa akumulatora (t) | < 1,2 | < 1,35 | < 1,5 | |||||||
| Warunki pracy | ||||||||||
| Miejsce instalacji | Outdoor | |||||||||
| Stopień ochrony | IP65 | IP54 | ||||||||
| Klasa ochrony antykorozyjnej | C4 | |||||||||
| Temperatura pracy (°C) | -30 ~ 60°C (> 45°C Derating) | -30°C ~ +50°C | ||||||||
| Temperatura rozpoczęcia ograniczania mocy (°C) | > 45 | |||||||||
| Wilgotność pracy (%) | 0 ~ 100% (No Condensing) | 5% ~ 95% (No Condensing) | ||||||||
| Maksymalna wysokość pracy (m) | 4000 m (> 3000 m Derating) | ≤ 3000 m | ||||||||
| Wysokość rozpoczęcia ograniczania mocy (m) | > 3000 | |||||||||
| Sposób chłodzenia | Intelligent Air Cooling | Air Conditioner | ||||||||
| Konstrukcja i komunikacja | ||||||||||
| Topologia | Transformerless | |||||||||
| Interfejsy komunikacyjne | RS-485 / CAN | Ethernet; CAN; RS485 | ||||||||
| Protokoły komunikacyjne | CAN; MODBUS TCP / IP | |||||||||
| Certyfikaty | ||||||||||
| Certyfikaty i normy | UL 9540A; UN38.3; MSDS; IEC 62040; IEC 62477; IEC 62619; IEC 63056; IEC 61000-6-2/4 | |||||||||
Maksymalny współczynnik ładowania i rozładowania jest ograniczony przez falownik. Przy dwóch akumulatorach i jednym falowniku maksymalna moc pozostaje bez zmian.
