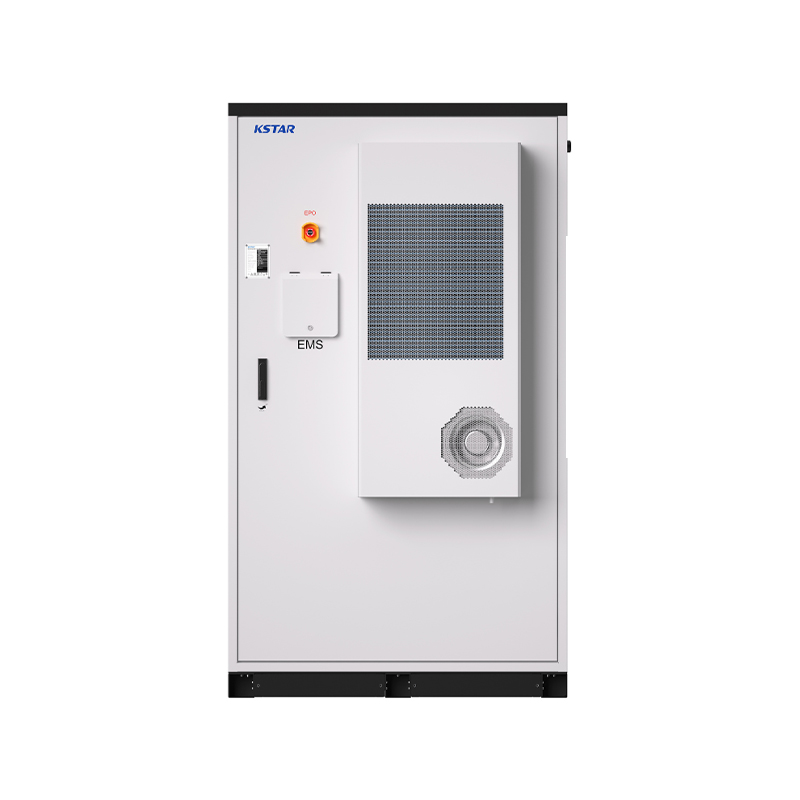

Magazyn energii – KSTAR – BC260DE2A
SKU: BC260DE2A
Szczegóły produktu
BluePulse
BluePulse to seria systemów magazynowania energii z akumulatorami LiFePO4 i falownikami hybrydowymi, przeznaczona do współpracy z fotowoltaiką po stronie DC lub AC. Wspiera autokonsumpcję, przesuwanie poboru energii poza godziny szczytu, zarządzanie energią według taryf czasowych oraz zasilanie rezerwowe. Zintegrowane systemy BMS i EMS oraz sterowanie w chmurze umożliwiają zarządzanie systemem i monitorowanie przez całą dobę.
Najważniejsze zalety BluePulse
- Pojemność i moc: pojemność magazynu wynosi 221,05–261,24 kWh, a znamionowa moc wyjściowa AC falownika 80–125 kW, w zależności od modelu.
- Akumulatory LiFePO4: ogniwa o pojemności 314 Ah oraz głębokość rozładowania DoD wynosząca 95%.
- Przełączanie zasilania: zintegrowany STS zapewnia przełączanie między pracą sieciową i wyspową na poziomie 10 ms przy pracy z jednym przekształtnikiem PCS i obciążeniu czysto rezystancyjnym.
- Praca równoległa: obsługa do 20 przekształtników PCS w trybie sieciowym oraz do 10 w konfiguracji sieciowej i wyspowej.
- Zabezpieczenia magazynu: wykrywanie tlenku węgla, alarm dźwiękowy i świetlny, wentylator wyciągowy, okno odciążające ciśnienie wybuchu oraz przyłącze do podawania wody gaśniczej.
- Gwarancja: 5 lat gwarancji na produkt oraz 10 lat gwarancji parametrów użytkowych.
Dla kogo jest to dobry wybór?
BluePulse jest przeznaczony dla fabryk, hoteli i gospodarstw rolnych korzystających z fotowoltaiki połączonej z magazynowaniem energii. Odpowiada na potrzeby użytkowników, którzy chcą zwiększać autokonsumpcję, zarządzać poborem energii zgodnie z taryfami czasowymi oraz korzystać z zasilania rezerwowego.
Karta katalogowa
Datasheet-KAC80125DP2-BC220-240-260DE2A-EN.pdf
| Parametr | BC220DE2A | BC240DE2A | BC260DE2A | KAC80DP2 | KAC100DP2 | KAC110DP2 | KAC125DP2 |
|---|---|---|---|---|---|---|---|
| Dane techniczne akumulatorów | |||||||
| Typ akumulatora | LiFe (LiFePO4) | ||||||
| Pojemność energetyczna modułu (kWh) | 20,09 | ||||||
| Liczba modułów | 11 | 12 | 13 | ||||
| Całkowita pojemność energetyczna (kWh) | 221,05 | 241,15 | 261,24 | ||||
| Napięcie nominalne (V) | 704 | 768 | 832 | ||||
| Zakres napięcia pracy (V) | 627 ~ 792 | 684 ~ 864 | 741 ~ 936 | ||||
| Maksymalny współczynnik ładowania/rozładowania (C) | 0,5 | ||||||
| Standardowy prąd ładowania/rozładowania (A) | 157 / 157 | ||||||
| Głębokość rozładowania DoD (%) | 95 | ||||||
| Dane wejściowe PV falowników | |||||||
| Zakres napięcia MPPT (V) | 250 ~ 950 (Max. 1000) | ||||||
| Maksymalne napięcie PV (V) | 1000 | ||||||
| Napięcie znamionowe MPPT (V) | 720 | ||||||
| Zakres napięcia MPPT przy pełnym obciążeniu (V) | 450 ~ 800 | 550 ~ 800 | 600 ~ 800 | 700 ~ 800 | |||
| Maksymalna moc PV (kWp) | 160 | 200 | 220 | 250 | |||
| Liczba MPPT / łańcuchów na MPPT | 8 / 2 | ||||||
| Maksymalny prąd na MPPT (A) | 45 | ||||||
| Przyłącze akumulatorowe falowników | |||||||
| Zakres napięcia akumulatora (V) | 200 ~ 950 | ||||||
| Znamionowy zakres napięcia akumulatora (V) | 250 ~ 800 | ||||||
| Maksymalny prąd DC (A) | 160 (80 x 2) | ||||||
| Maksymalna moc DC (kW) | 88 | 110 | 121 | 125 | |||
| Liczba wejść DC | 2 | ||||||
| Dane wyjściowe AC — praca sieciowa | |||||||
| Znamionowa moc wyjściowa AC (kW) | 80 | 100 | 110 | 125 | |||
| Maksymalna moc pozorna wyjściowa AC (kVA) | 88 | 110 | 121 | 137,5 | |||
| Znamionowy prąd wyjściowy AC (A) | 116 | 144 | 159 | 181 | |||
| Maksymalny prąd wejściowy AC (A) | 227 | ||||||
| Znamionowe napięcie AC (V) | 230 / 400; 220 / 380 | ||||||
| Układ przyłączenia AC | 3L+PE+N | ||||||
| Dopuszczalny zakres napięcia AC (%) | -15 ~ +10 | ||||||
| Częstotliwość znamionowa sieci (Hz) | 50 / 60 | ||||||
| Dopuszczalne odchylenie częstotliwości (Hz) | ±5 | ||||||
| Współczynnik zniekształceń prądu THDi (%) | < 3 (100% obciążenia) | ||||||
| Zakres regulacji współczynnika mocy | 0,8 indukcyjny (niedowzbudzony) ~ 0,8 pojemnościowy (przewzbudzony) | ||||||
| Wyjście zasilania rezerwowego | |||||||
| Znamionowe napięcie AC (V) | 230 / 400; 220 / 380 | ||||||
| Układ przyłączenia AC | 3L+PE+N | ||||||
| Współczynnik zniekształceń napięcia THDv (%) | < 3 (moc znamionowa) | ||||||
| Częstotliwość znamionowa (Hz) | 50 / 60 | ||||||
| Znamionowa moc wyjściowa AC (kW) | 80 | 100 | 110 | 125 | |||
| Maksymalna moc wyjściowa AC na jedną fazę (kW) | 50 | ||||||
| Maksymalny prąd wyjściowy (A) | 227 | ||||||
| Wejście agregatu prądotwórczego | |||||||
| Maksymalny prąd wejściowy (A) | 227 | ||||||
| Sprawność | |||||||
| Sprawność maksymalna (%) | 98 | ||||||
| Zabezpieczenia falowników | |||||||
| Ochrona przed odwrotną polaryzacją DC | Tak | ||||||
| Ochrona przed pracą wyspową | Tak | ||||||
| Ochrona przed przegrzaniem | Tak | ||||||
| Monitorowanie sieci / wykrywanie zwarć doziemnych | Tak | ||||||
| Monitorowanie izolacji | Tak | ||||||
| Ochrona przeciwprzepięciowa DC / AC | DC typ II; AC typ II | ||||||
| Ochrona przed zwarciami łukowymi AFCI | Opcjonalna | ||||||
| Wymiary i masa akumulatorów | |||||||
| Wymiary — szerokość x wysokość x głębokość (mm) | 1324 x 2415 x 1440 | 1120 x 760 x 365 | |||||
| Masa (t) | < 2,39 | < 2,53 | < 2,66 | ||||
| Wymiary i masa falowników | |||||||
| Wymiary — szerokość x wysokość x głębokość (mm) | 1120 x 760 x 365 | ||||||
| Masa (kg) | 135 | ||||||
| Warunki pracy i konstrukcja | |||||||
| Miejsce instalacji | Na zewnątrz | ||||||
| Stopień ochrony | IP54 | IP65 | |||||
| Klasa odporności korozyjnej | C4 | ||||||
| Wilgotność pracy (%) | 0 ~ 95 (bez kondensacji) | 0 ~ 100 (bez kondensacji) | |||||
| Temperatura pracy (°C) | -30 ~ +50 | -30 ~ 60 (redukcja mocy > 45) | |||||
| Maksymalna wysokość pracy (m) | ≤ 3000 (redukcja mocy > 2000) | 4000 (redukcja mocy > 3000) | |||||
| Sposób chłodzenia | Inteligentne chłodzenie powietrzem | ||||||
| Topologia | Beztransformatorowa | ||||||
| Komunikacja | |||||||
| Porty komunikacyjne | Ethernet; CAN | RS-485 / CAN | |||||
| Protokoły komunikacyjne | CAN; TCP | ||||||
| Certyfikaty | |||||||
| Certyfikaty i normy | UL 9540A; UN38.3; MSDS; IEC 62040; IEC 62477; IEC 62619; IEC 63056; IEC 61000-6-2/4 | ||||||
| Gwarancja | |||||||
| Gwarancja na produkt (lata) | 5 | ||||||
Akumulatory i falowniki przedstawiono jako odrębne warianty. Maksymalny współczynnik ładowania/rozładowania jest ograniczony przez falownik; przy dwóch akumulatorach i jednym falowniku maksymalna moc pozostaje bez zmian.
