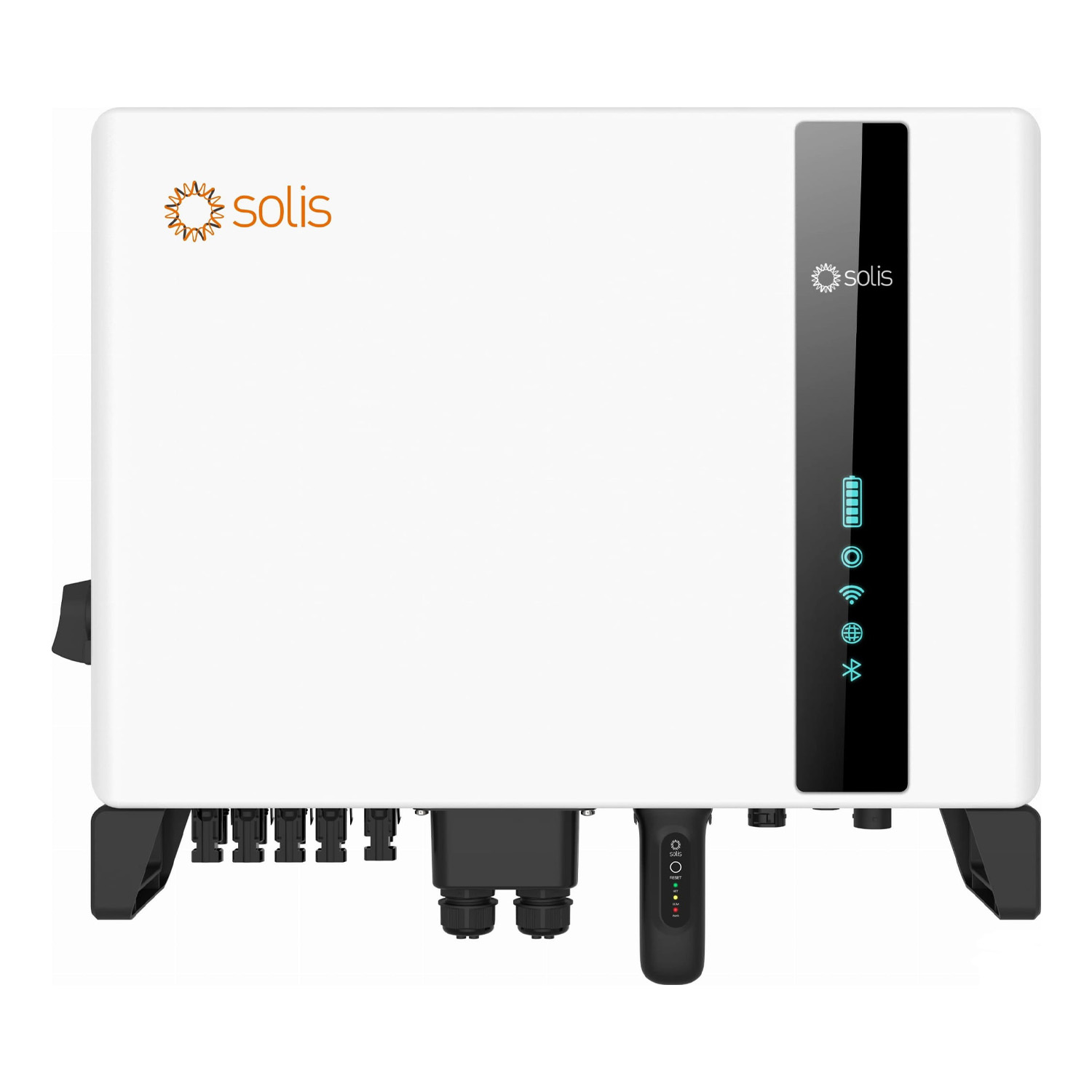

Inwerter SOLIS S6-EH3P10K-H-EU
SKU: F20T1
EAN: 2010000031513
| Producent | |
|---|---|
| Moc znamionowa | |
| Zasilanie | |
| Urządzenie hybrydowe | |
| MPPT | 3 |
| AFCI | Opcjonalnie |
| Gwarancja | |
| Szerokość netto | |
| Głębokość netto | |
| Wysokość netto | |
| Wi-Fi | Opcjonalnie |
| RS485 | Tak |
| CAN | Tak |
| LAN | Opcjonalnie |
| SPD Typ II |
Karta katalogowa Solis S6-EH3P(3-10)K-H-EU
karta-katalogowa-solis-s6-eh3p3-10k-h-eu.pdfInstrukcja montażu Solis S6-EH3P(3-10)K-H-EU
instrukcja-montazu-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 1 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-1-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 2 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-2-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 3 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-3-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 4 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-4-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 5 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-5-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 6 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-6-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 7 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-7-solis-s6-eh3p3-10k-h-eu.pdfCertyfikat zgodności 8 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-8-solis-s6-eh3p3-10k-h-eu.pdfDeklaracja zgodności Solis S6-EH3P(3-10)K-H-EU
deklaracja-zgodnosci-solis-s6-eh3p3-10k-h-eu.pdfKompatybilne magazyny energii Solis S6-EH3P(3-10)K-H-EU
kompatybilne-magazyny-energii-solis-s6-eh3p3-10k-h-eu.pdf
Szczegóły produktu
| Producent | |
|---|---|
| Moc znamionowa | |
| Zasilanie | |
| Urządzenie hybrydowe | |
| MPPT | 3 |
| AFCI | Opcjonalnie |
| Gwarancja | |
| Szerokość netto | |
| Głębokość netto | |
| Wysokość netto | |
| Wi-Fi | Opcjonalnie |
| RS485 | Tak |
| CAN | Tak |
| LAN | Opcjonalnie |
| SPD Typ II |
Trójfazowe, wysokonapięciowe falowniki Solis S6-EH3P(3-10)K-H-EU do magazynowania energii
Seria falowników Solis S6-EH3P(3-10)K-H-EU to zaawansowane, trójfazowe i wysokonapięciowe rozwiązania hybrydowe, stworzone z myślą o efektywnym magazynowaniu energii w systemach fotowoltaicznych. Łączą one wysoką wydajność, inteligentne funkcje zarządzania energią oraz szeroką kompatybilność, co czyni je wszechstronnym wyborem dla nowoczesnych instalacji. Dzięki zintegrowanym wielokrotnym trackerom MPPT oraz funkcji UPS, zapewniają optymalne wykorzystanie energii słonecznej i niezawodność zasilania.
Najważniejsze cechy falowników Solis S6-EH3P(3-10)K-H-EU:
- Zintegrowane 2/3/4 MPPT: Umożliwiają elastyczne projektowanie systemów fotowoltaicznych z panelami o różnych orientacjach, maksymalizując uzysk energii.
- Wysoka moc ładowania/rozładowania: Oferują najlepszą w branży maksymalną wartość znamionową ładowania/rozładowania do 50 A / 10 kW (w zależności od modelu).
- Automatyczne przełączanie UPS: Gwarantują nieprzerwane zasilanie dzięki funkcji UPS z czasem przełączania poniżej 10 ms.
- Obsługa obciążeń niezrównoważonych: Zdolność do obsługi obciążeń niezrównoważonych i półfalowych zarówno na porcie sieciowym, jak i rezerwowym.
- Szeroka kompatybilność i łatwy montaż: Współpracują z wieloma markami baterii litowych (Li-ion), a gotowe okablowanie akumulatorów, mierników i CAN skraca czas instalacji.
- Zaawansowana ochrona i wydajność: Zapewniają większą ochronę akumulatora i funkcje operacyjne wydłużające jego żywotność, przy maksymalnej sprawności falownika sięgającej 97,9%.
Dla kogo jest to dobry wybór?
Falowniki z serii Solis S6-EH3P(3-10)K-H-EU są doskonałym wyborem dla właścicieli domów jednorodzinnych oraz małych przedsiębiorstw, którzy chcą maksymalizować autokonsumpcję energii słonecznej i zapewnić sobie niezależność energetyczną. Dzięki funkcji UPS, idealnie sprawdzą się w miejscach wymagających nieprzerwanego zasilania. Ich elastyczność, wynikająca z obsługi wielu MPPT i kompatybilności z różnymi bateriami, czyni je odpowiednimi dla zróżnicowanych konfiguracji systemów fotowoltaicznych, w tym tych z panelami o różnych orientacjach lub rozbudowywanych w przyszłości.
Karta katalogowa Solis S6-EH3P(3-10)K-H-EU
karta-katalogowa-solis-s6-eh3p3-10k-h-eu.pdf
Instrukcja montażu Solis S6-EH3P(3-10)K-H-EU
instrukcja-montazu-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 1 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-1-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 2 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-2-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 3 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-3-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 4 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-4-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 5 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-5-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 6 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-6-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 7 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-7-solis-s6-eh3p3-10k-h-eu.pdf
Certyfikat zgodności 8 Solis S6-EH3P(3-10)K-H-EU
certyfikat-zgodnosci-8-solis-s6-eh3p3-10k-h-eu.pdf
Deklaracja zgodności Solis S6-EH3P(3-10)K-H-EU
deklaracja-zgodnosci-solis-s6-eh3p3-10k-h-eu.pdf
Kompatybilne magazyny energii Solis S6-EH3P(3-10)K-H-EU
kompatybilne-magazyny-energii-solis-s6-eh3p3-10k-h-eu.pdf
| Parametr | S6-EH3P3K-H-EU | S6-EH3P4K-H-EU | S6-EH3P5K-H-EU | S6-EH3P6K-H-EU | S6-EH3P8K-H-EU | S6-EH3P10K-H-EU |
|---|---|---|---|---|---|---|
| Złącze DC (Strona PV) | ||||||
| Zalecany maksymalny rozmiar macierzy PV (kW) | 6 | 8 | 10 | 12 | 16 | 20 |
| Maks. użyteczna moc wejściowa PV (kW) | 4.8 | 6.4 | 8 | 9.6 | 12.8 | 16 |
| Maks. napięcie wejściowe (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Napięcie znamionowe (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Napięcie rozruchowe (V) | 160 | 160 | 160 | 160 | 160 | 160 |
| Zakres napięcia MPPT (V) | 200-850 | 200-850 | 200-850 | 200-850 | 200-850 | 200-850 |
| Maks. prąd wejściowy (A) | 16 A/16 A | 16 A/16 A | 16 A/16 A/16 A | 16 A/16 A/16 A | 16 A/16A/16A/16 A | 16 A/16A/16A/16 A |
| Maks. prąd zwarciowy (A) | 24 A/24 A | 24 A/24 A | 24 A/24 A/24 A | 24 A/24 A/24 A | 24 A/24 A/24 A/24 A | 24 A/24 A/24 A/24 A |
| Liczba MPPT/Maks. liczba wejść szeregowych | 2/2 | 2/2 | 3/3 | 3/3 | 4/4 | 4/4 |
| Akumulator | ||||||
| Typ akumulatora | Li-ion | Li-ion | Li-ion | Li-ion | Li-ion | Li-ion |
| Zakres napięcia akumulatora (V) | 120-600 | 120-600 | 120-600 | 120-600 | 120-600 | 120-600 |
| Maks. moc ładowania/rozładowania (kW) | 3 | 4 | 5 | 6 | 8 | 10 |
| Maks. prąd ładowania/rozładowania (A) | 25 | 25 | 50 | 50 | 50 | 50 |
| Komunikacja | CAN/RS485 | CAN/RS485 | CAN/RS485 | CAN/RS485 | CAN/RS485 | CAN/RS485 |
| Gniazdo prądu zmiennego AC (Strona sieci) | ||||||
| Znamionowa moc wyjściowa (kW) | 3 | 4 | 5 | 6 | 8 | 10 |
| Maks. pozorna moc wyjściowa (kVA) | 3 | 4 | 5 | 6 | 8 | 10 |
| Znamionowe napięcie sieci (V) | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V |
| Znamionowa częstotliwość napięcia sieci (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Znamionowy prąd wyjściowy sieci (A) | 4.6 A/4.3 A | 6.1 A/5.8 A | 7.6 A/7.2 A | 9.1 A/8.7 A | 12.2 A/11.5 A | 15.2 A/14.4 A |
| Maks. prąd wyjściowy (A) | 4.6 A/4.3 A | 6.1 A/5.8 A | 7.6 A/7.2 A | 9.1 A/8.7 A | 12.2 A/11.5 A | 15.2 A/14.4 A |
| Współczynnik mocy | > 0,99 (- 0,8 do 0,8) | > 0,99 (- 0,8 do 0,8) | > 0,99 (- 0,8 do 0,8) | > 0,99 (- 0,8 do 0,8) | > 0,99 (- 0,8 do 0,8) | > 0,99 (- 0,8 do 0,8) |
| Całkowite zniekształcenie harmoniczne prądu (%) | <3% | <3% | <3% | <3% | <3% | <3% |
| Gniazdo prądu stałego AC (Strona sieci) | ||||||
| Maks. moc wejściowa (kW) | 4.5 | 6 | 7.5 | 9 | 12 | 15 |
| Znamionowy prąd wejściowy (A) | 6.8 | 9.1 | 11.4 | 13.8 | 18.2 | 22.8 |
| Znamionowe napięcie wejściowe (V) | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V |
| Znamionowa częstotliwość wejściowa (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Gniazdo prądu zmiennego AC (status rezerwowy) | ||||||
| Znamionowa moc wyjściowa (kW) | 3 | 4 | 5 | 6 | 8 | 10 |
| Szczytowa pozorna moc wyjściowa (kVA, 60 sec) | 4.8 | 6.4 | 8 | 9.6 | 12.8 | 16 |
| Czas przełączania rezerwowego (ms) | <10 | <10 | <10 | <10 | <10 | <10 |
| Znamionowe napięcie wyjściowe (V) | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V | 3/N/PE, 380 V / 400 V |
| Częstotliwość znamionowa (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Znamionowy prąd wyjściowy (A) | 4.6 A/4.3 A | 6.1 A/5.8 A | 7.6 A/7.2 A | 9.1 A/8.7 A | 12.2 A/11.5 A | 15.2 A/14.4 A |
| Całkowite zniekształcenie harmoniczne napięcia (@obciążenie liniowe) (%) | <2% | <2% | <2% | <2% | <2% | <2% |
| Efektywność | ||||||
| Maks. wydajność (%) | 95.5% | 96.0% | 96.5% | 97.0% | 97.5% | 97.9% |
| Norma Efektywności UE (%) | 95.5% | 96.0% | 96.8% | 97.1% | 97.4% | 97.5% |
| BAT ładowane przez maks. wydajność PV (%) | 96.0% | 96.6% | 98.4% | 98.5% | 98.2% | 98.3% |
| BAT ładowane/rozładowywane do maks. wydajności AC (%) | 97.0% | 97.3% | 97.3% | 97.3% | 97.5% | 97.5% |
| Efektywność MPPT (%) | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| Ochrona | ||||||
| Zabezpieczenie przed pracą wyspową | Tak | Tak | Tak | Tak | Tak | Tak |
| Wyjściowe zabezpieczenie nadprądowe | Tak | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie obwodu przed zwarciem | Tak | Tak | Tak | Tak | Tak | Tak |
| Zintegrowany AFCI 2.0 | Opcjonalny | Opcjonalny | Opcjonalny | Opcjonalny | Opcjonalny | Opcjonalny |
| Zintegrowany wyłącznik prądu stałego | Tak | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed odwrotną polaryzacją prądu stałego DC | Tak | Tak | Tak | Tak | Tak | Tak |
| Ochrona przeciwprzepięciowa PV | Tak | Tak | Tak | Tak | Tak | Tak |
| Ochrona biegunowości | Tak | Tak | Tak | Tak | Tak | Tak |
| Dane ogólne | ||||||
| Wymiary (Szer*Wys*Głęb) (mm) | 600*500*210 | 600*500*210 | 600*500*210 | 600*500*210 | 600*500*230 | 600*500*230 |
| Waga (kg) | 26.4 | 26.4 | 27.6 | 27.6 | 30.2 | 30.2 |
| Topologia | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy | Beztransformatorowy |
| Zużycie własne (noc) (W) | <25 | <25 | <25 | <25 | <25 | <25 |
| Roboczy zakres temperatury otoczenia (°C) | -25 ~ +60°C | -25 ~ +60°C | -25 ~ +60°C | -25 ~ +60°C | -25 ~ +60°C | -25 ~ +60°C |
| Wilgotność względna (%) | 0-95% | 0-95% | 0-95% | 0-95% | 0-95% | 0-95% |
| Stopień ochrony | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Koncepcja chłodzenia | Naturalna konwekcja | Naturalna konwekcja | Naturalna konwekcja | Naturalna konwekcja | Naturalna konwekcja | Naturalna konwekcja |
| Maksymalna wysokość operacyjna (m n.p.m.) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Standard połączenia z siecią | G98 lub G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA | G98 lub G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA | G98 lub G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA | G98 lub G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA | G98 lub G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA | G98 lub G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
| Standard bezpieczeństwa / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3 |
| Charakterystyka | ||||||
| Podłączenie PV | Złącze MC4 | Złącze MC4 | Złącze MC4 | Złącze MC4 | Złącze MC4 | Złącze MC4 |
| Podłączenie akumulatora | Szybkozłącze | Szybkozłącze | Szybkozłącze | Szybkozłącze | Szybkozłącze | Szybkozłącze |
| Połączenie AC | Szybkozłącze | Szybkozłącze | Szybkozłącze | Szybkozłącze | Szybkozłącze | Szybkozłącze |
| Wyświetlacz | LED + Bluetooth + APP | LED + Bluetooth + APP | LED + Bluetooth + APP | LED + Bluetooth + APP | LED + Bluetooth + APP | LED + Bluetooth + APP |
| Komunikacja | CAN, RS485, Opcjonalny: Wi-Fi, Cellular, LAN | CAN, RS485, Opcjonalny: Wi-Fi, Cellular, LAN | CAN, RS485, Opcjonalny: Wi-Fi, Cellular, LAN | CAN, RS485, Opcjonalny: Wi-Fi, Cellular, LAN | CAN, RS485, Opcjonalny: Wi-Fi, Cellular, LAN | CAN, RS485, Opcjonalny: Wi-Fi, Cellular, LAN |
