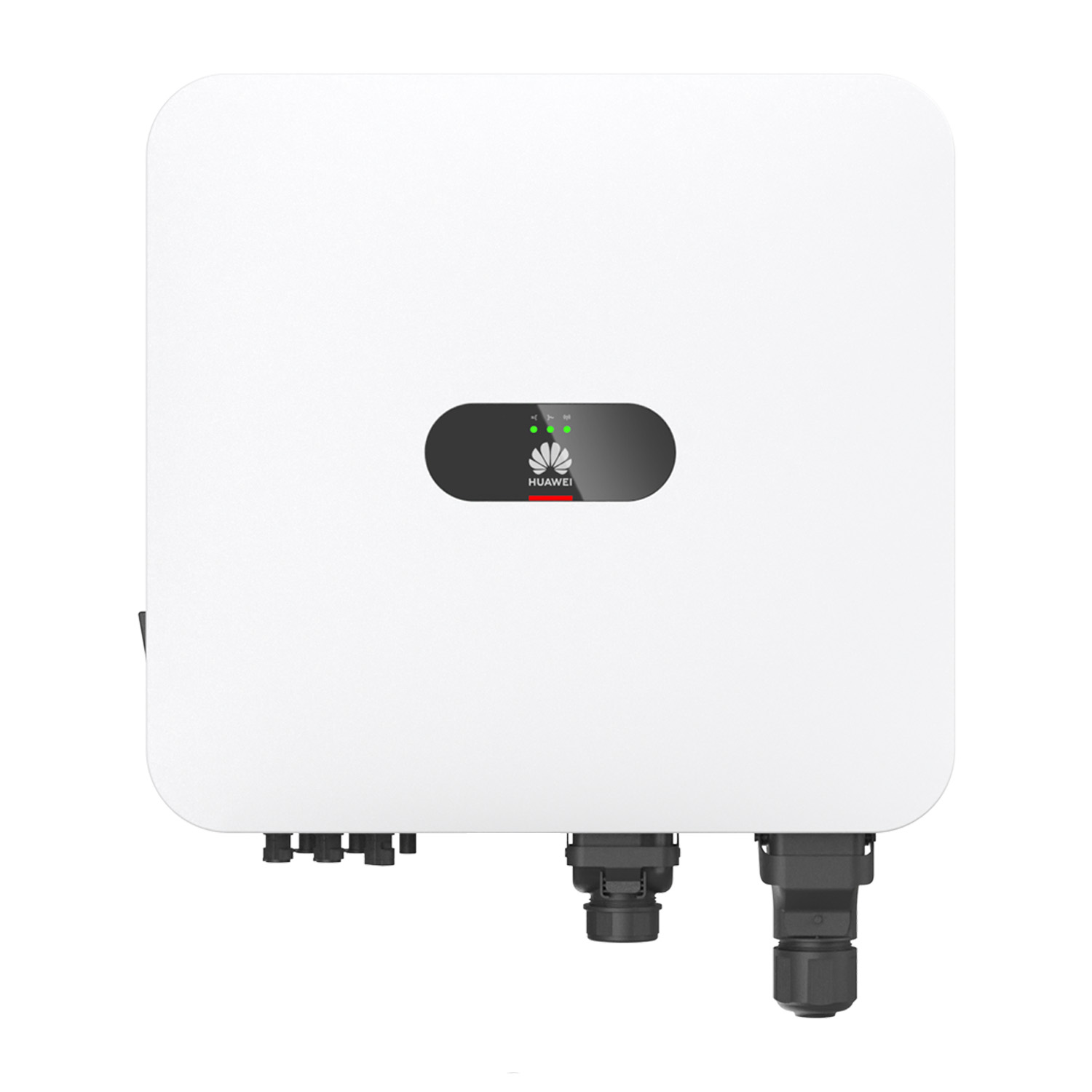

Inwerter HUAWEI SUN 2000-5K-MAP0 / Hybrydowy
SKU: F220H11
EAN: 2010000029817
| Producent | |
|---|---|
| Moc znamionowa | |
| Zasilanie | |
| Urządzenie hybrydowe | |
| MPPT | 2 |
| AFCI | Tak |
| Gwarancja | |
| Szerokość netto | |
| Głębokość netto | |
| Wysokość netto | |
| Ethernet | Opcjonalnie |
| RS485 | Tak |
| WLAN | Tak |
| 4G | Opcjonalnie |
| SPD Typ II | |
| Waga | 24,82 kg |
| CN | 85044086 |
Karta katalogowa Huawei 5K-MAP0-12K-MAP0
Karta-katalogowa-Huawei-5K-MAP0-12K-MAP0.pdfInstrukcja obsługi Huawei 5K-MAP0-12K-MAP0
Instrukcja-obslugi-Huawei-5K-MAP0-12K-MAP0.pdfSkrócona instrukcja obsługi Huawei 5K-MAP0-12K-MAP0
Skrocona-instrukcja-obslugi-Huawei-5K-MAP0-12K-MAP0.pdfGwarancja Huawei 5K-MAP0-12K-MAP0
Gwarancja-Huawei-5K-MAP0-12K-MAP0.pdfDeklaracja zgodności Huawei 5K-MAP0-12K-MAP0
Deklaracja-zgodnosci-Huawei-5K-MAP0-12K-MAP0.pdf
Szczegóły produktu
| Producent | |
|---|---|
| Moc znamionowa | |
| Zasilanie | |
| Urządzenie hybrydowe | |
| MPPT | 2 |
| AFCI | Tak |
| Gwarancja | |
| Szerokość netto | |
| Głębokość netto | |
| Wysokość netto | |
| Ethernet | Opcjonalnie |
| RS485 | Tak |
| WLAN | Tak |
| 4G | Opcjonalnie |
| SPD Typ II | |
| Waga | 24,82 kg |
| CN | 85044086 |
Inteligentny Kontroler Energii Huawei SUN2000-5/6/8/10/12K-MAP0
Inteligentne kontrolery energii Huawei serii SUN2000-MAP0 to nowoczesne, trójfazowe falowniki hybrydowe zaprojektowane dla domowych i małych komercyjnych instalacji fotowoltaicznych. Łączą one funkcje falownika sieciowego, ładowarki akumulatorów oraz zaawansowanego zarządzania energią. Oferują wysoką wydajność, rozbudowane funkcje aktywnego bezpieczeństwa i pełną gotowość do współpracy z systemami magazynowania energii Huawei LUNA, zapewniając niezawodność, optymalizację zużycia energii i możliwość zasilania awaryjnego.
Najważniejsze cechy falowników Huawei SUN2000-MAP0:
- Gotowość do pracy z magazynem energii: Pełna kompatybilność z wysokonapięciowymi systemami bateryjnymi Huawei LUNA S0 i S1, umożliwiająca efektywne magazynowanie nadwyżek energii.
- Zasilanie awaryjne całego domu: Możliwość zapewnienia zasilania rezerwowego dla wszystkich odbiorników w domu w przypadku zaniku napięcia w sieci (wymagany opcjonalny moduł SmartGuard).
- Aktywne bezpieczeństwo: Zaawansowane funkcje ochrony, w tym detekcja łuków elektrycznych wspomagana przez AI (AFCI), szybkie wyłączanie na poziomie modułu (z optymalizatorami) oraz monitorowanie temperatury złączy po stronie DC (PV i bateria).
- Wysoka wydajność i elastyczność: Maksymalna sprawność falownika sięgająca 98,6%, obsługa 100% asymetrycznego obciążenia między fazami oraz wysoka zdolność przeciążeniowa w trybie backup (do 200% przez 10s).
- Kompatybilność z optymalizatorami: Możliwość zastosowania optymalizatorów mocy Huawei (SUN2000-450W-P2, SUN2000-600W-P) dla maksymalizacji uzysku energii z każdego modułu i elastyczności projektowania.
- Inteligentne monitorowanie i komunikacja: Wbudowane Wi-Fi dla łatwej konfiguracji i monitoringu przez aplikację FusionSolar, port RS485 oraz opcjonalna komunikacja Ethernet/4G przez Smart Dongle.
Dla kogo jest to dobry wybór?
Falowniki Huawei SUN2000-MAP0 są doskonałym wyborem dla właścicieli domów i małych przedsiębiorstw, którzy poszukują wszechstronnego, wydajnego, bezpiecznego i przyszłościowego rozwiązania do zarządzania energią z instalacji fotowoltaicznej. Ich hybrydowa natura i możliwość zapewnienia pełnego zasilania awaryjnego czynią je idealnym rozwiązaniem dla osób planujących lub już posiadających magazyn energii, ceniących sobie maksymalną niezależność energetyczną i bezpieczeństwo dostaw prądu.
Karta katalogowa Huawei 5K-MAP0-12K-MAP0
Karta-katalogowa-Huawei-5K-MAP0-12K-MAP0.pdf
Instrukcja obsługi Huawei 5K-MAP0-12K-MAP0
Instrukcja-obslugi-Huawei-5K-MAP0-12K-MAP0.pdf
Skrócona instrukcja obsługi Huawei 5K-MAP0-12K-MAP0
Skrocona-instrukcja-obslugi-Huawei-5K-MAP0-12K-MAP0.pdf
Gwarancja Huawei 5K-MAP0-12K-MAP0
Gwarancja-Huawei-5K-MAP0-12K-MAP0.pdf
Deklaracja zgodności Huawei 5K-MAP0-12K-MAP0
Deklaracja-zgodnosci-Huawei-5K-MAP0-12K-MAP0.pdf
| Specyfikacja Techniczna | SUN2000-5K-MAPO | SUN2000-6K-MAPO | SUN2000-8K-MAPO | SUN2000-10K-MAPO | SUN2000-12K-MAPO |
|---|---|---|---|---|---|
| Maks. sprawność | 98.4% | 98.6% | 98.6% | 98.6% | 98.6% |
| Europejska sprawność ważona | 97.5% | 97.7% | 98.0% | 98.1% | 98.2% |
| Wejście (PV) | |||||
| Zalecana maks. moc PV | 9,000 Wp | 11,000 Wp | 14,600 Wp | 18,000 Wp | 22,000 Wp |
| Maks. napięcie wejściowe ¹ | 1,100 V | 1,100 V | 1,100 V | 1,100 V | 1,100 V |
| Zakres napięcia roboczego ² | 160 V – 1,000 V | 160 V – 1,000 V | 160 V – 1,000 V | 160 V – 1,000 V | 160 V – 1,000 V |
| Napięcie startowe | 160 V | 160 V | 160 V | 160 V | 160 V |
| Znamionowe napięcie wejściowe | 600 V | 600 V | 600 V | 600 V | 600 V |
| Maks. prąd wejściowy na MPPT | 16 A | 16 A | 16 A | 16 A | 16 A |
| Maks. prąd zwarciowy | 22 A | 22 A | 22 A | 22 A | 22 A |
| Liczba trackerów MPP | 2 | 2 | 2 | 2 | 2 |
| Maks. liczba wejść na tracker MPP | 1 | 1 | 1 | 1 | 1 |
| Wejście (Bateria DC) | |||||
| Kompatybilna bateria | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 | LUNA2000-5/10/15-S0 / LUNA2000-7/14/21-S1 |
| Zakres napięcia roboczego | 600 V ~ 980 V | 600 V ~ 980 V | 600 V ~ 980 V | 600 V ~ 980 V | 600 V ~ 980 V |
| Maks. prąd roboczy | 20 A | 20 A | 20 A | 20 A | 20 A |
| Maks. moc ładowania | 12,000 W | 12,000 W | 12,000 W | 12,000 W | 12,000 W |
| Maks. moc rozładowania | 5,500 W | 6,600 W | 8,800 W | 11,000 W | 12,000 W |
| Wyjście (W sieci) | |||||
| Połączenie sieciowe | Trójfazowe | Trójfazowe | Trójfazowe | Trójfazowe | Trójfazowe |
| Znamionowa moc wyjściowa | 5,000 W | 6,000 W | 8,000 W | 10,000 W | 12,000 W |
| Maks. moc pozorna | 5,500 VA | 6,600 VA | 8,800 VA | 11,000 VA | 13,200 VA |
| Znamionowe napięcie wyjściowe | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE |
| Zdolność przeciążeniowa | 110% | 110% | 110% | 110% | 110% |
| Znamionowa częstotliwość sieci AC | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Maks. prąd wyjściowy | 8.3 A | 10.0 A | 13.3 A | 16.7 A | 20.2 A |
| Regulowany współczynnik mocy | 0.8 wyprzedzający … 0.8 opóźniony | 0.8 wyprzedzający … 0.8 opóźniony | 0.8 wyprzedzający … 0.8 opóźniony | 0.8 wyprzedzający … 0.8 opóźniony | 0.8 wyprzedzający … 0.8 opóźniony |
| Maks. całkowite zniekształcenia harmoniczne | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% |
| Wyjście (Poza siecią / Zasilanie rezerwowe) | |||||
| Kompatybilne urządzenie backupowe | SmartGuard-63A-TO (3 fazy) | SmartGuard-63A-TO (3 fazy) | SmartGuard-63A-TO (3 fazy) | SmartGuard-63A-TO (3 fazy) | SmartGuard-63A-TO (3 fazy) |
| Znamionowa moc wyjściowa | 5,000 W | 6,000 W | 8,000 W | 10,000 W | 12,000 W |
| Znamionowe napięcie wyjściowe | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE | 220 V AC / 380 V AC, 230 V AC / 400 V AC, 240 V AC / 415 V AC 3W/N + PE |
| Przeciążenie 110% | Ciągłe | Ciągłe | Ciągłe | Ciągłe | Ciągłe |
| Przeciążenie 150% | 5 min (3-fazowe) / 5 min (1-fazowe) | 5 min (3-fazowe) / 5 min (1-fazowe) | 5 min (3-fazowe) / 5 min (1-fazowe) | 1 min (3-fazowe) / 5 min (1-fazowe) | 1 min (3-fazowe) / 5 min (1-fazowe) |
| Przeciążenie 200% | 10 sekund | 10 sekund | 10 sekund | 10 sekund | 10 sekund |
| Automatyczny czas przełączenia | < 20 ms (z SmartGuard-63A-TO) | < 20 ms (z SmartGuard-63A-TO) | < 20 ms (z SmartGuard-63A-TO) | < 20 ms (z SmartGuard-63A-TO) | < 20 ms (z SmartGuard-63A-TO) |
| Funkcje Zabezpieczeń | |||||
| Obciążenie asymetryczne | Tak, obsługuje 100% trójfazowe obciążenie asymetryczne | Tak, obsługuje 100% trójfazowe obciążenie asymetryczne | Tak, obsługuje 100% trójfazowe obciążenie asymetryczne | Tak, obsługuje 100% trójfazowe obciążenie asymetryczne | Tak, obsługuje 100% trójfazowe obciążenie asymetryczne |
| Urządzenie rozłączające po stronie wejściowej | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed pracą wyspową | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie przed odwrotną polaryzacją DC | Tak | Tak | Tak | Tak | Tak |
| Wykrywanie uszkodzenia izolacji | Tak | Tak | Tak | Tak | Tak |
| Ochrona przeciwprzepięciowa DC | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 |
| Ochrona przeciwprzepięciowa AC | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 | Tak, kompatybilne z klasą ochrony TYPE II wg EN/IEC 61643-11 |
| Wykrywanie prądu różnicowego (RCD) | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie nadprądowe AC | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie zwarciowe AC | Tak | Tak | Tak | Tak | Tak |
| Zabezpieczenie nadnapięciowe AC | Tak | Tak | Tak | Tak | Tak |
| Ochrona przed zwarciem łukowym (AFCI) | Tak | Tak | Tak | Tak | Tak |
| Wykrywanie temperatury złączy | Tak (złącza PV i baterii) | Tak (złącza PV i baterii) | Tak (złącza PV i baterii) | Tak (złącza PV i baterii) | Tak (złącza PV i baterii) |
| Kontrola odbiornika tonowego | Tak | Tak | Tak | Tak | Tak |
| Ładowanie baterii z sieci | Tak | Tak | Tak | Tak | Tak |
| Specyfikacja Ogólna | |||||
| Zakres temperatury pracy | -25°C – +60°C (-13°F – +140°F) | -25°C – +60°C (-13°F – +140°F) | -25°C – +60°C (-13°F – +140°F) | -25°C – +60°C (-13°F – +140°F) | -25°C – +60°C (-13°F – +140°F) |
| Wilgotność względna pracy | 0% – 100% RH | 0% – 100% RH | 0% – 100% RH | 0% – 100% RH | 0% – 100% RH |
| Maks. wysokość robocza n.p.m. | 4,000 m | 4,000 m | 4,000 m | 4,000 m | 4,000 m |
| Chłodzenie | Konwekcja naturalna | Konwekcja naturalna | Konwekcja naturalna | Konwekcja naturalna | Konwekcja naturalna |
| Hałas | < 29 dB | < 29 dB | < 29 dB | < 29 dB | < 29 dB |
| Wyświetlacz | Wskaźniki LED; Zintegrowany WLAN + Aplikacja FusionSolar | Wskaźniki LED; Zintegrowany WLAN + Aplikacja FusionSolar | Wskaźniki LED; Zintegrowany WLAN + Aplikacja FusionSolar | Wskaźniki LED; Zintegrowany WLAN + Aplikacja FusionSolar | Wskaźniki LED; Zintegrowany WLAN + Aplikacja FusionSolar |
| Komunikacja | RS485; WLAN / Ethernet przez Smart Dongle-WLAN-FE (Opcjonalnie) 4G/3G/2G przez Smart Dongle-4G (Opcjonalnie); EMMA (Opcjonalnie) | RS485; WLAN / Ethernet przez Smart Dongle-WLAN-FE (Opcjonalnie) 4G/3G/2G przez Smart Dongle-4G (Opcjonalnie); EMMA (Opcjonalnie) | RS485; WLAN / Ethernet przez Smart Dongle-WLAN-FE (Opcjonalnie) 4G/3G/2G przez Smart Dongle-4G (Opcjonalnie); EMMA (Opcjonalnie) | RS485; WLAN / Ethernet przez Smart Dongle-WLAN-FE (Opcjonalnie) 4G/3G/2G przez Smart Dongle-4G (Opcjonalnie); EMMA (Opcjonalnie) | RS485; WLAN / Ethernet przez Smart Dongle-WLAN-FE (Opcjonalnie) 4G/3G/2G przez Smart Dongle-4G (Opcjonalnie); EMMA (Opcjonalnie) |
| Waga (z uchwytem montażowym) | 21 kg | 21 kg | 21 kg | 21 kg | 21 kg |
| Wymiary (z uchwytem montażowym) | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm | 490 mm x 460 mm x 130 mm |
| Stopień ochrony IP | IP66 | IP66 | IP66 | IP66 | IP66 |
| Pobór mocy w nocy | < 5.5 W | < 5.5 W | < 5.5 W | < 5.5 W | < 5.5 W |
| Kompatybilność z Optymalizatorami | |||||
| Optymalizator kompatybilny z DC MBUS | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P | SUN2000-450W-P2, SUN2000-600W-P |
| Bezpieczeństwo | |||||
| Bezpieczeństwo | EN/IEC62109-1, EN/IEC62109-2 | EN/IEC62109-1, EN/IEC62109-2 | EN/IEC62109-1, EN/IEC62109-2 | EN/IEC62109-1, EN/IEC62109-2 | EN/IEC62109-1, EN/IEC62109-2 |
| Standardy podłączenia do sieci | |||||
| Standardy podłączenia do sieci | IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 | IEC61727, IEC62116, MEA/PEA, G99, Philippine Grid Code Resolution No. 07, NRS 097-2-1, EN50549-1, VDE4105, UTE15-712-1/VFR 2019, UNE217002, NTS631, RD244(UNE217001), PPDS, ROGA, TOR Erzeuger, CEI 0-21:2020-12 V1, C10/C11 |
Huawei to globalny lider w branży technologii energetycznych, który łączy tradycję w produkcji rozwiązań fotowoltaicznych z nowoczesnymi systemami zarządzania energią. Firma znana jest z opracowywania zaawansowanych urządzeń, integrujących inteligentne systemy monitorowania, zabezpieczeń oraz magazynowania energii, co umożliwia optymalne wykorzystanie zasobów oraz elastyczną integrację z różnorodnymi instalacjami. Kluczowym elementem oferty Huawei jest możliwość zdalnego sterowania systemami energetycznymi za pomocą dedykowanych aplikacji, co przekłada się na zwiększoną efektywność i bezpieczeństwo operacyjne. Producent kładzie również duży nacisk na zrównoważony rozwój, stosując ekologiczne metody produkcji i promując rozwiązania przyczyniające się do redukcji emisji CO₂. Dzięki kompleksowemu podejściu do innowacji, Huawei zdobywa zaufanie klientów poszukujących nowoczesnych, bezpiecznych i wydajnych technologii energetycznych.
