DELTA PCS100HV
Szczegóły produktu
Czas realizacji zamówienia wynosi 60/90 dni

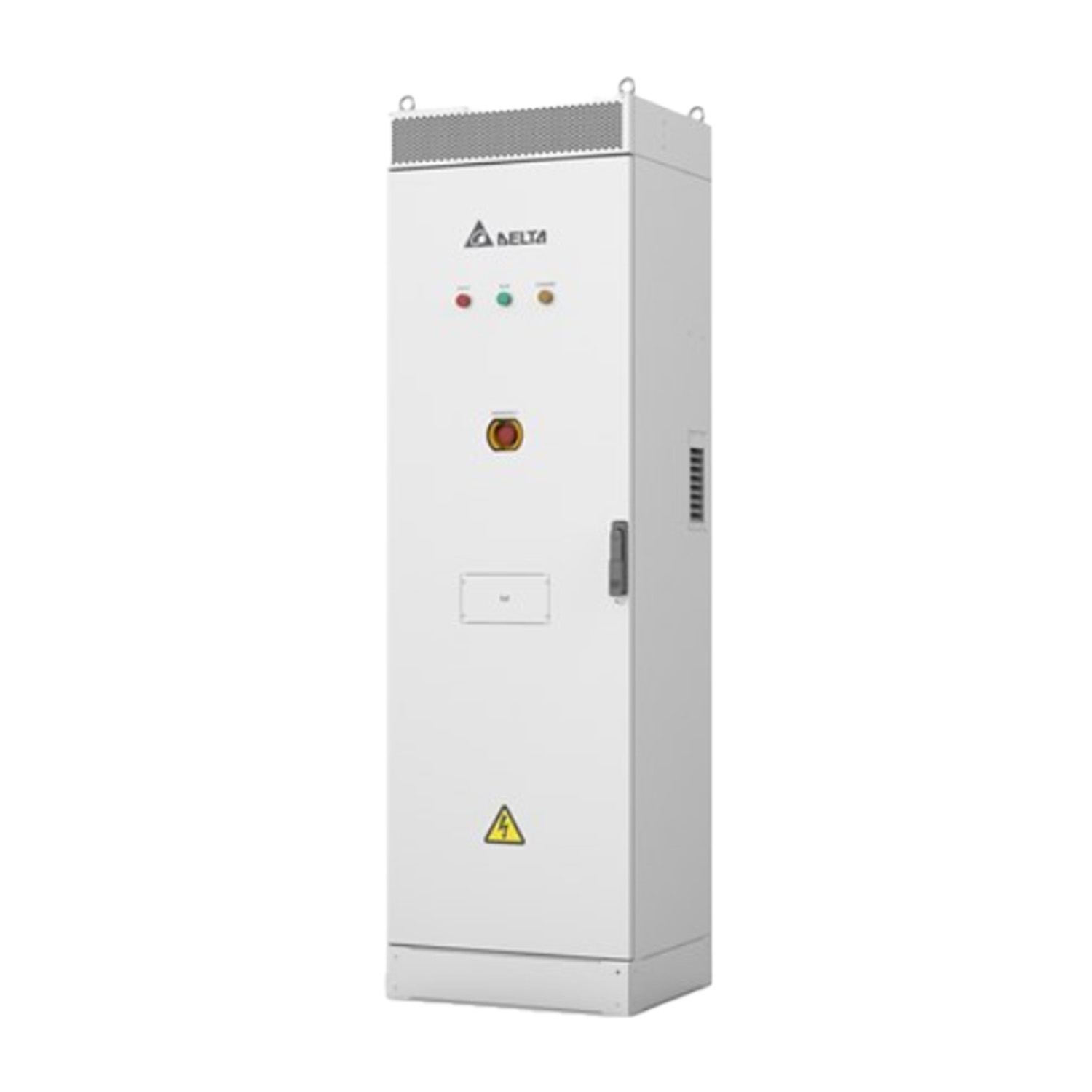

System Konwersji Mocy (PCS) Delta PCS100HV
System Konwersji Mocy (Power Conditioning System) Delta PCS100HV to dwukierunkowy inwerter do magazynowania energii, przeznaczony do zastosowań on-grid i off-grid, takich jak zasilanie awaryjne, “peak shaving”, przesuwanie obciążeń czy auto konsumpcja energii z PV. Charakteryzuje się wiodącą w branży wydajnością, wysoką sprawnością i niskimi stratami w trybie czuwania. Jego kompaktowa konstrukcja i skalowalność umożliwiają elastyczną konfigurację i integrację z popularnymi systemami bateryjnymi, a zdolność do “czarnego startu” czyni go idealnym do zastosowań w zasilaniu awaryjnym i mikro sieciach.
Najważniejsze cechy Systemu Konwersji Mocy (PCS) Delta PCS100HV:
- Wydajna i precyzyjna kontrola mocy: Moc 100 kW przy napięciu AC 400V, szczytowa sprawność 98% oraz szybki czas reakcji mocy poniżej 20 ms.
- Wszechstronne zastosowania magazynowania energii: Możliwość kompensacji mocy biernej, “peak shaving”, przesuwania obciążeń, zdolność do “czarnego startu” dla zasilania awaryjnego i mikro sieci oraz praca w trybie on-grid i off-grid.
- Elastyczna konfiguracja systemu: Możliwość skalowania poprzez łączenie wielu jednostek oraz wsparcie dla obciążeń 3-fazowych 4-przewodowych bez potrzeby stosowania transformatora.
- Szeroka kompatybilność z akumulatorami: Integracja z głównymi, markowymi systemami bateryjnymi, w tym litowo-jonowymi, kwasowo-ołowiowymi oraz przepływowymi.
- Zaawansowane parametry pracy: Szeroki zakres napięcia wejściowego DC (650-1350V), wysoki stopień ochrony IP55 oraz liczne zabezpieczenia, w tym przed odwrotną polaryzacją DC i wykrywanie izolacji DC.
- Szerokie zastosowanie: Idealny dla budynków komercyjnych, szpitali, stacji ładowania, kampusów uniwersyteckich i fabryk.
Dla kogo jest to dobry wybór?
Delta PCS100HV jest doskonałym wyborem dla deweloperów i operatorów komercyjnych oraz przemysłowych systemów magazynowania energii, którzy potrzebują niezawodnego, wydajnego i skalowalnego rozwiązania do zarządzania energią. Jego zdolność do pracy w różnorodnych aplikacjach, od poprawy jakości energii po tworzenie mikro sieci, w połączeniu z wysoką sprawnością i kompatybilnością z różnymi technologiami bateryjnymi, czyni go uniwersalnym narzędziem do optymalizacji kosztów energii, zapewnienia ciągłości zasilania i integracji odnawialnych źródeł energii.
| Parametr | PCS100HV |
|---|---|
| Połączenie AC | |
| Znamionowe napięcie sieci (Vac) | 400 Vac (3P,N,PE) lub (3P,PE) |
| Zakres napięcia sieci (Vac) | 352 ~ 440 Vac |
| Znamionowa częstotliwość sieci (Hz) | 50 Hz |
| Zakres częstotliwości (Hz) | 45 ~ 55 Hz |
| Znamionowa moc AC (kVA / kW) | 100 kVA / kW |
| Znamionowy prąd AC (A) | 145 A |
| Maks. ciągły prąd AC (A) | 167 A |
| Maksymalna moc AC (kVA / kW) | 110 kVA / kW |
| THD prądu (%) | < 3% |
| Wstrzykiwanie prądu DC | <0.5% prądu znamionowego |
| Współczynnik mocy | -1 do 1, regulowany w sposób ciągły |
| Połączenie DC | |
| Zakres napięcia DC (Vdc) | 650 ~ 1,350 Vdc dla 3P3W ¹⁾ / 700 ~ 1,350 Vdc dla 3P4W w trybie Off-grid ¹⁾, ²) |
| Napięcie startowe DC (V) | 650V |
| Znamionowa moc rozładowania / ładowania (kW) | 102 kW / 98 kW |
| Maks. prąd rozładowania / ładowania (A) | 157A / 151A |
| Praca autonomiczna (Standalone Operation) | |
| Znamionowe napięcie wyjściowe (Vac) | 400Vac (3P,N,PE) |
| Znamionowa moc wyjściowa (kVA / kW) | 100 kVA / kW z obciążeniem liniowym; 80 kVA z obciążeniem RCD (Ipk≤240A) ³⁾ |
| Znamionowy prąd wyjściowy (A) | 145 A |
| THD napięcia wyjściowego (%) | < 3% @ znamionowe obciążenie liniowe |
| Wydajność | |
| Sprawność szczytowa (%) | 98% |
| Strata w trybie czuwania (W) | <25W @ zimny tryb |
| Środowisko | |
| Maks. wysokość n.p.m. (m) | 4,000 m, obniżenie mocy >2000m |
| Temperatura pracy (°C) | -30 °C do +60 °C, obniżenie mocy >45°C |
| Wilgotność (%) | 0 do 95% RH, bez kondensacji |
| Hałas akustyczny (dB) | < 70 dB @ 1 m @25°C @ warunki znamionowe, maks. 75 dB |
| Chłodzenie | Wymuszone powietrze z kontrolą prędkości |
| Klasa szczelności obudowy (IP) | IP55 |
| Ogólne | |
| Interfejs użytkownika | LED, EPO, Ethernet |
| Komunikacja | Ethernet/Modbus TCP |
| Wymiary (Szer. x Wys. x Gł.) (mm) | 600 x 2000 x 500 mm |
| Waga netto (kg) | 230 kg |
| Certyfikat | Bezpieczeństwo: IEC 62477-1, EN62477-1 Kod sieci: AS/NZS 4777.2:2020 EMC: IEC/EN 61000-6-2, IEC/EN 61000-6-4 Wibracje: IEC 60068-2-6:2007 |
| Ochrona | Ochrona przed odwrotną polaryzacją DC/OVP/UVP/OCP/wykrywanie izolacji DC |
| Zgodność produktu | CE, RCM |
| Odpowiednia chemia baterii | Litowo-jonowa, kwasowo-ołowiowa, przepływowa |
1) Moc wyjściowa będzie obniżona, jeśli napięcie DC jest wyższe niż 1250V.
2) Minimalne napięcie DC powinno być większe niż 750V, jeśli obciążenie jest w 100% niezbalansowane.
3) Obciążenie transformatorowe, silnikowe lub prostownikowe, które ma duży prąd rozruchowy (Ipk>240A), nie jest wliczone.
* Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia.
