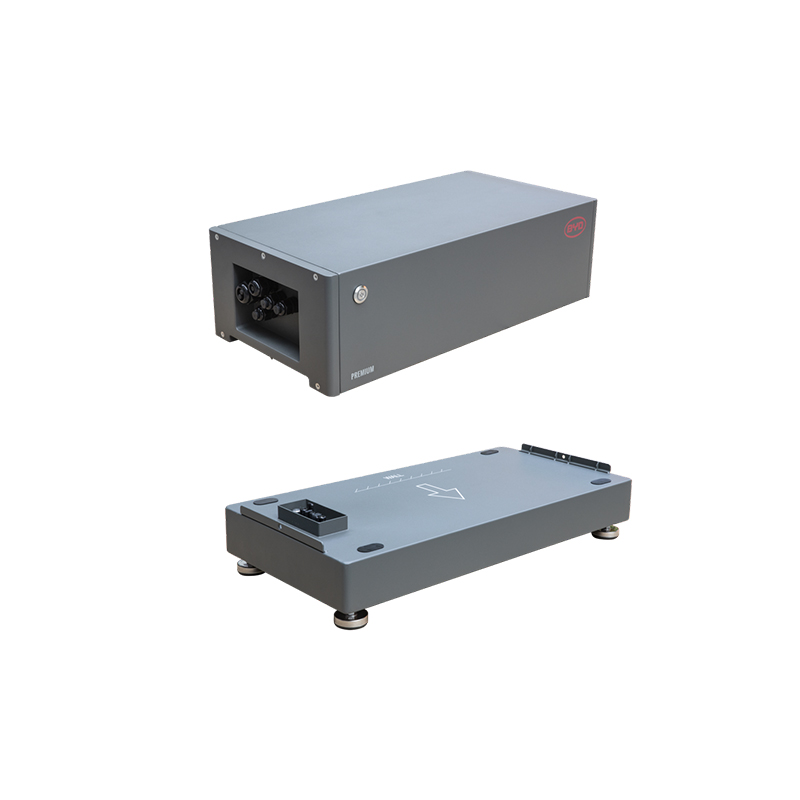

Moduł sterujący – BYD – Battery-Box Premium BCU+
Brutto
BCU + BASE jednostka kontrolna oraz podstawa modułów bateryjnych BYD HVB, HVM+, HVS+
Szczegóły produktu
BATTERY-BOX HVM+
BATTERY-BOX HVM+ to modułowy magazyn energii z ogniwami litowo-żelazowo-fosforanowymi (LiFePO₄), przeznaczony do systemów podłączonych do sieci, systemów z zasilaniem awaryjnym oraz instalacji wyspowych. Energia użyteczna wynosi 8,28–22,08 kWh w zależności od konfiguracji, a maksymalna pojemność rozbudowanego systemu sięga 66,2 kWh. Automatyczna kalibracja stanu naładowania (SOC), zdalna diagnostyka i aktualizacje zdalne (OTA) wspierają zarządzanie magazynem.
Najważniejsze zalety BATTERY-BOX HVM+
- Modułowa rozbudowa: od 3 do 8 modułów w pojedynczym zestawie, wbudowany optymalizator balansowania i możliwość rozbudowy w dowolnym momencie oraz przy dowolnym stanie naładowania.
- Prąd ładowania i rozładowania: maksymalny ciągły prąd wynosi 50 A, a szczytowy prąd wyjściowy 80 A przez 15 sekund. W temperaturze od -10°C do +5°C następuje redukcja mocy.
- Sprawność cyklu co najmniej 95%: technologia ogniw LiFePO₄ i bezpieczna konstrukcja od ogniwa po pakiet.
- Kompatybilność z falownikami: współpraca z wiodącymi falownikami jedno- i trójfazowymi oraz komunikacja CAN / RS485.
- Montaż wewnątrz lub na zewnątrz budynku: konstrukcja wolnostojąca na podłożu, stopień ochrony IP55 i opatentowane wewnętrzne połączenia wtykowe.
- 10 lat gwarancji: obowiązują dodatkowe warunki określone w dokumencie gwarancyjnym producenta.
Dla kogo jest to dobry wybór?
BATTERY-BOX HVM+ jest propozycją dla użytkowników instalacji podłączonych do sieci, którzy potrzebują magazynowania energii lub zasilania awaryjnego, oraz dla użytkowników systemów wyspowych. Modułowa konstrukcja pozwala dobrać pojemność i później ją rozbudować, a zdalna diagnostyka umożliwia sprawdzanie systemu na odległość.
| Parametr | HVM+ 8.3 | HVM+ 11.0 | HVM+ 13.8 | HVM+ 16.6 | HVM+ 19.3 | HVM+ 22.1 |
|---|---|---|---|---|---|---|
| Dane akumulatora | ||||||
| Moduł bateryjny | HVM+ (2,76 kWh, 51,2 V, 41,4 kg) | |||||
| Pojemność projektowa modułu (kWh) | 2,76 | |||||
| Napięcie znamionowe modułu (V) | 51,2 | |||||
| Masa modułu (kg) | 41,4 | |||||
| Liczba modułów | 3 | 4 | 5 | 6 | 7 | 8 |
| Energia użyteczna (kWh) | 8,28 kWh | 11,04 kWh | 13,80 kWh | 16,56 kWh | 19,32 kWh | 22,08 kWh |
| Maksymalny prąd wyjściowy (A) | 50 | |||||
| Szczytowy prąd wyjściowy (A) | 80 A, 15 s | |||||
| Czas szczytowego prądu wyjściowego (s) | 15 | |||||
| Napięcie znamionowe (V) | 153,6 V | 204,8 V | 256 V | 307,2 V | 358,4 V | 409,6 V |
| Napięcie robocze (V) | 120 – 172,8 V | 160 – 230,4 V | 200 – 288 V | 240 – 345,6 V | 280 – 403,2 V | 320 – 460,8 V |
| Technologia ogniw | Litowo-żelazowo-fosforanowa (LiFePO₄) | |||||
| Sprawność | ||||||
| Sprawność cyklu ładowania i rozładowania (%) | ≥ 95 | |||||
| Wymiary i masa | ||||||
| Wymiary (wys./szer./gł.) (mm) | 987 x 610 x 282 mm | 1227 x 610 x 282 mm | 1467 x 610 x 282 mm | 1707 x 610 x 282 mm | 1947 x 610 x 282 mm | 2187 x 610 x 282 mm |
| Masa (kg) | 138,3 kg | 179,7 kg | 221,1 kg | 262,5 kg | 303,9 kg | 345,3 kg |
| Warunki pracy i instalacja | ||||||
| Temperatura pracy (°C) | od -10°C do +50°C | |||||
| Stopień ochrony IP | IP55 | |||||
| Miejsce instalacji | Instalacja wewnątrz / na zewnątrz budynku | |||||
| Sposób montażu | Wolnostojący (na podłożu) | |||||
| Wilgotność przechowywania (%) | 5%~95% | |||||
| Wysokość n.p.m. (m) | < 3000 m | |||||
| Komunikacja i zastosowania | ||||||
| Komunikacja | CAN / RS485 | |||||
| Zastosowania | ON-grid / ON-grid + zasilanie awaryjne / OFF-grid | |||||
| Certyfikaty | ||||||
| Certyfikaty | VDE2510-50 / IEC62619 / CE / UKCA / UN38.3 | |||||
| Gwarancja | ||||||
| Gwarancja na produkt (lata) | 10 | |||||
Energia użyteczna DC: 100% DOD, ładowanie i rozładowanie prądem 0,2C przy +25°C; wartość systemowa może zależeć od marki falownika. W zakresie od -10°C do +5°C następuje redukcja mocy.
