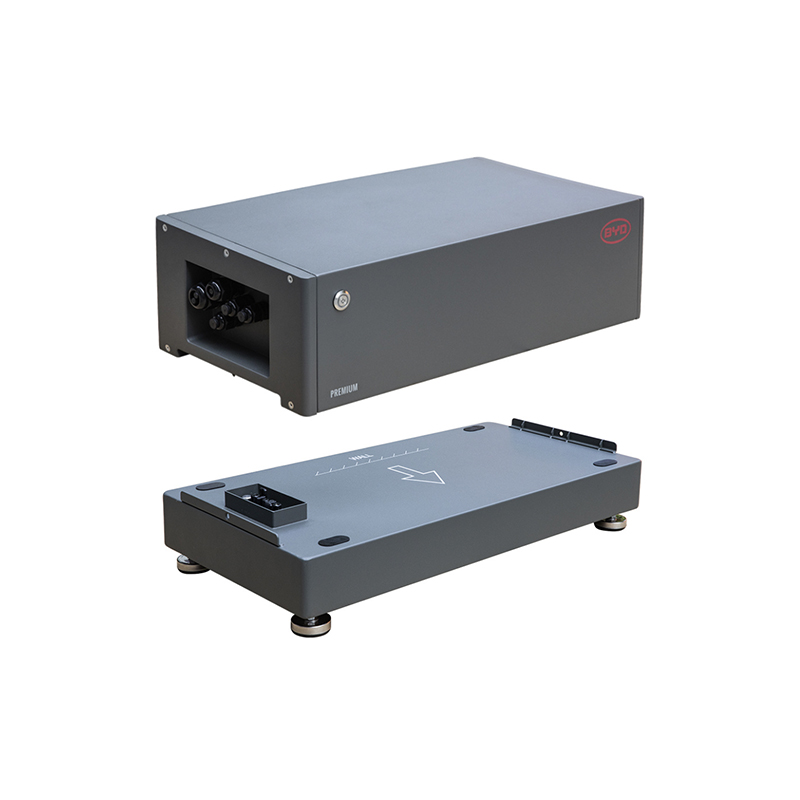

Moduł sterujący – BYD – Battery-Box Premium BCU 2.0
Szczegóły produktu
Battery-Box Premium HVM
Battery-Box Premium HVM to modułowy magazyn energii BYD oparty na ogniwach litowo-żelazowo-fosforanowych (LiFePO4). Obsługuje pracę z siecią, pracę z siecią i zasilaniem rezerwowym oraz pracę poza siecią. Modułowa konstrukcja umożliwia rozbudowę, a opatentowane wewnętrzne połączenie wtykowe ułatwia montaż.
Najważniejsze zalety Battery-Box Premium HVM
- Skalowalna energia użytkowa: 8,28–22,08 kWh w konfiguracji z 3–8 modułami; maksymalna pojemność rozbudowanego systemu wynosi 66,2 kWh. Energia użytkowa systemu może zależeć od marki falownika.
- Sprawność pełnego cyklu ładowania i rozładowania: co najmniej 96%.
- Zasilanie rezerwowe: maksymalny prąd wyjściowy 50 A i szczytowy 75 A przez 3 sekundy. W temperaturach od -10 do +5°C następuje ograniczenie mocy.
- Współpraca z falownikami jedno- i trójfazowymi: dobór urządzenia oraz wymaganej liczby modułów zgodnie z listą kompatybilności; komunikacja CAN / RS485.
- Montaż wewnątrz i na zewnątrz: stopień ochrony IP55, ustawienie na podłodze i zakres temperatury pracy od -10 do +50°C.
- 10-letnia gwarancja: na warunkach określonych w dokumencie ograniczonej gwarancji BYD Battery-Box Premium.
Dla kogo jest to dobry wybór?
To propozycja dla użytkowników instalacji współpracujących z siecią, którzy potrzebują magazynowania energii lub funkcji zasilania rezerwowego, a także dla użytkowników systemów pracujących poza siecią. Możliwość rozbudowy pozwala dopasować pojemność do potrzeb, a zgodność z falownikami jedno- i trójfazowymi ułatwia dobór rozwiązania zgodnie z listą kompatybilności producenta.
| Parametr | HVM 8.3 | HVM 11.0 | HVM 13.8 | HVM 16.6 | HVM 19.3 | HVM 22.1 |
|---|---|---|---|---|---|---|
| Dane akumulatora | ||||||
| Typ ogniw | Litowo-żelazowo-fosforanowe (LiFePO4) | |||||
| Moduł akumulatora | HVM | |||||
| Energia modułu (kWh) | 2,76 | |||||
| Napięcie modułu (V) | 51,2 | |||||
| Masa modułu (kg) | 35 / 38 | |||||
| Liczba modułów | 3 | 4 | 5 | 6 | 7 | 8 |
| Parametry elektryczne | ||||||
| Energia użytkowa (kWh) | 8,28 | 11,04 | 13,80 | 16,56 | 19,32 | 22,08 |
| Maksymalny prąd wyjściowy (A) | 50 | |||||
| Szczytowy prąd wyjściowy (A) | 75 | |||||
| Czas trwania prądu szczytowego (s) | 3 | |||||
| Napięcie nominalne (V) | 153,6 V | 204,8 V | 256 V | 307,2 V | 358,4 V | 409,6 V |
| Zakres napięcia pracy (V) | 120 - 177 | 160 - 236 | 200 - 295 | 240 - 354 | 280 - 413 | 320 - 472 |
| Sprawność | ||||||
| Sprawność pełnego cyklu ładowania i rozładowania (%) | ≥ 96% | |||||
| Wymiary i masa | ||||||
| Wymiary (wys. × szer. × gł.) (mm) | 995 x 585 x 298 | 1228 x 585 x 298 | 1461 x 585 x 298 | 1694 x 585 x 298 | 1927 x 585 x 298 | 2160 x 585 x 298 |
| Masa (kg) | 119 - 129 | 153 - 167 | 188 - 205 | 222 - 243 | 257 - 281 | 291 - 319 |
| Warunki pracy i montaż | ||||||
| Temperatura pracy (°C) | -10°C to +50°C | |||||
| Stopień ochrony | IP55 | |||||
| Miejsce instalacji | Wewnątrz / na zewnątrz | |||||
| Sposób montażu | Floor Stand | |||||
| Komunikacja i kompatybilność | ||||||
| Interfejs komunikacyjny | CAN / RS485 | |||||
| Zastosowania | ON Grid / ON Grid + Backup / OFF Grid | |||||
| Kompatybilne falowniki | Fronius / KOSTAL / SMA / KACO new energy / solis / Deye... | |||||
| Certyfikaty | ||||||
| Certyfikaty i normy | VDE2510-50 / IEC62619 / CEC / CE / UN38.3 | |||||
| Gwarancja | ||||||
| Gwarancja na produkt (lata) | 10 | |||||
Energia użytkowa DC przy 100% głębokości rozładowania, ładowaniu i rozładowaniu 0.2C oraz +25°C; energia użytkowa systemu zależy od falownika. W zakresie od -10°C do +5°C następuje ograniczenie mocy. Dwie wersje modułów mają takie same parametry, lecz różną masę i mogą być łączone w jednej wieży. Wymaganą liczbę modułów należy sprawdzić na liście kompatybilności falowników.
