Akcesoria – SOLAX – AC Trunk Cable – 10-120 – 1200mm

SolaX AC Trunk Cable-10-120

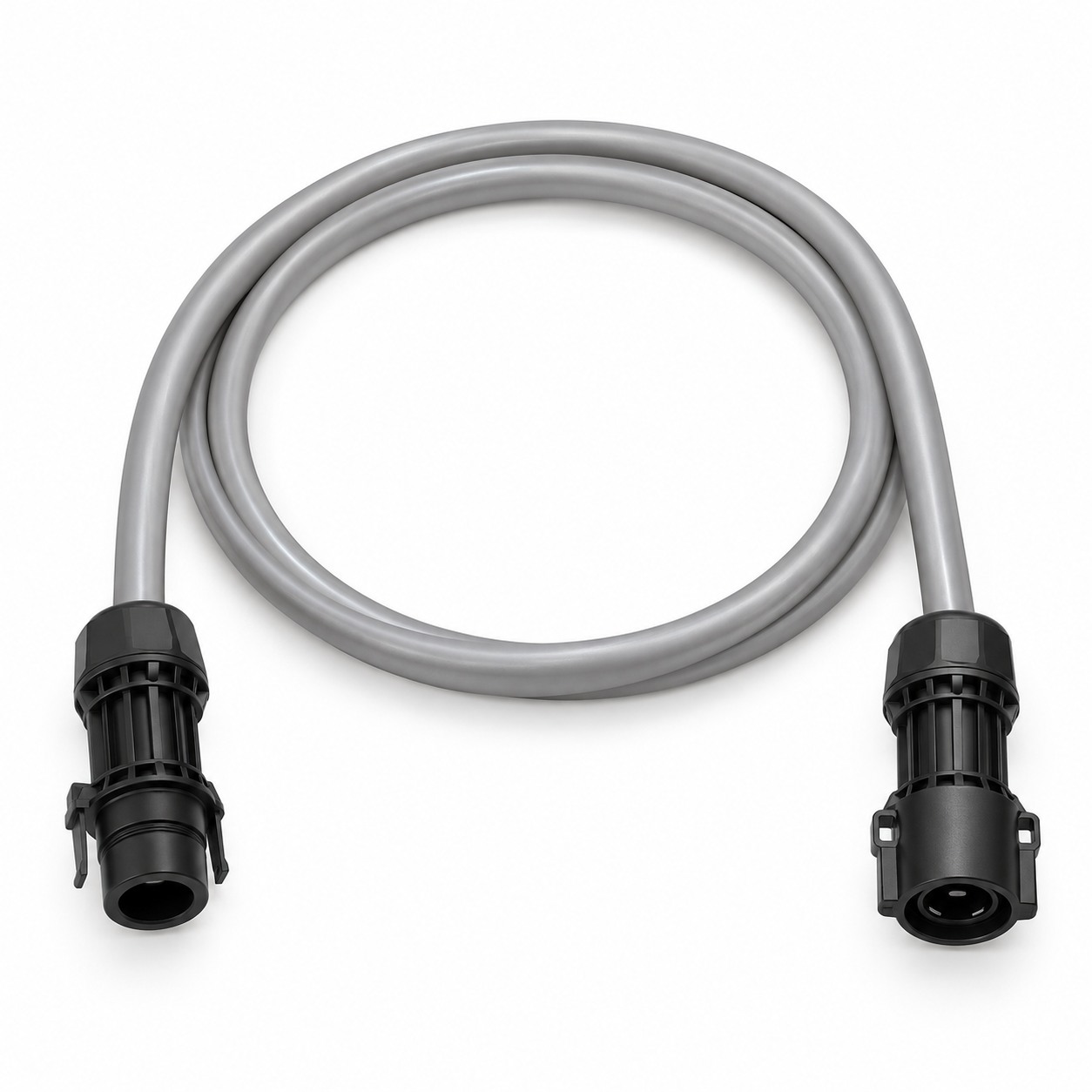

SolaX AC Trunk Cable-10-120 to fabrycznie zakończony przewód magistralny AC przeznaczony do systemów z mikroinwerterami SolaX. Złącze męskie i żeńskie umożliwiają łączenie kolejnych elementów magistrali, tworząc ciągłe i uporządkowane połączenie wyjść AC mikroinwerterów. Konstrukcja plug-and-play przyspiesza montaż oraz ogranicza konieczność wykonywania połączeń przewodów bezpośrednio na dachu.

Najważniejsze cechy:

• Model: AC Trunk Cable-10-120.
• Długość przewodu pomiędzy złączami: 1200 mm.
• Przekrój żył: 3 × 6,0 mm² (10 AWG).
• Prąd znamionowy: 40 A przy temperaturze 30°C.
• Minimalny promień gięcia: 65 mm.
• Fabrycznie zamontowane złącza AC Trunk Connector-M i Connector-F.
• Stopień ochrony systemu złączy: IP68.
• Zakres temperatury pracy przewodu: od -40°C do +90°C.
• Odporność na promieniowanie UV zgodna z UL1581 oraz zgodność z RoHS.

Zastosowanie

Przewód służy do budowy magistrali AC w instalacjach wykorzystujących jeden lub wiele mikroinwerterów SolaX. Pozwala łączyć odcinki magistrali i doprowadzać energię z mikroinwerterów w kierunku przyłącza instalacji. System kablowy jest przeznaczony między innymi do serii SolaX A1-Micro 1-in-1 oraz X1-Micro 2-in-1 i 4-in-1. Dobór liczby mikroinwerterów w jednej gałęzi, zabezpieczeń oraz sposobu prowadzenia przewodu należy wykonać zgodnie z projektem instalacji, lokalnymi przepisami i aktualną instrukcją producenta.

Parametry systemu kablowego

Przewód typu TC-ER posiada napięcie znamionowe 600 V. System złączy jest przystosowany do napięcia 400 V, prądu 40 A i przewodów o przekroju do 6,0 mm². Złącza spełniają wymagania IEC 61984 i charakteryzują się klasą palności UL94-V0.
